يقدم Hobbywing QUICRUN Fusion Mini16 3000KV مفهوم الزاحف المدمج بتقنية FOC من Hobbywing إلى منصات 1/16 و1/18 المدمجة. فقد جُمعت وحدة التحكم الإلكترونية للسرعة والمحرك عديم الفُرش في وحدة طاقة واحدة بقياس 24 مم × 42 مم ولا يتجاوز وزنها 72 غ، شاملًا الأسلاك والموصلات، ما يساعد على حل أحد أكبر التحديات في الزواحف الصغيرة: توفير مساحة كافية في الهيكل للمحرك ووحدة التحكم الإلكترونية للسرعة والأسلاك.
رغم حجمه المدمج، يحافظ Fusion Mini16 على ميزات تحكم متقدمة مخصصة للزواحف، تشمل القيادة منخفضة السرعة بتقنية FOC، والتحكم في السرعة بحلقة مغلقة مع مطابقة عدد دورات المحرك، وفرملة سحب قابلة للضبط، وثلاثة أوضاع تشغيل، و13 معلمة قابلة للبرمجة، وضبط فرملة السحب فوريًا عبر قناة AUX، ودعم بطاريات LiPo 2-3S، وBEC قابل للضبط بجهد 6 فولت / 7.4 فولت وتيار 4 أمبير.
فحص التوافق السريع
-
التطبيق الأساسي: زواحف RC بمقياسي 1/16 و1/18
-
نوع النظام: نظام 2 في 1 يضم وحدة تحكم إلكترونية للسرعة عديمة الفُرش بتقنية FOC مع مستشعرات ومحركًا
-
قيمة KV للمحرك: 3000KV
-
التيار المستمر / الأقصى: 30A / 80A
-
البطارية: LiPo 2-3S أو NiMH 6-9 خلايا
-
حجم المحرك: قطر 24 مم × طول 42 مم
-
الوزن: 72 غ، شاملًا الأسلاك والموصلات
-
العمود: قطر 2.3 مم × طول مكشوف 13.5 مم
-
BEC: 6 فولت / 7.4 فولت قابل للضبط، 4 أمبير مستمر
-
تصنيف الحماية: IP65
-
البرمجة: صندوق البرمجة LED وصندوقا البرمجة LCD G2 وLCD Pro
-
الضبط الفوري: قوة فرملة السحب عبر قناة AUX في جهاز الاستقبال
-
مهم: تأكد من قاعدة تثبيت المحرك، وأبعاد العمود، ونسبة مجموعة نقل الحركة، والخلوص في الهيكل قبل التركيب.
مواصفات المنتج
| اسم المنتج |
Hobbywing QUICRUN Fusion Mini16 3000KV |
| رقم المنتج |
30120403 |
| التطبيق الأساسي |
زواحف RC بمقياسي 1/16 و1/18 |
| نوع النظام |
نظام 2 في 1 يضم وحدة تحكم إلكترونية للسرعة عديمة الفُرش بتقنية FOC مع مستشعرات ومحركًا |
| التيار المستمر / الأقصى |
30A / 80A |
| دعم البطارية |
بطارية LiPo 2-3S / NiMH 6-9 خلايا |
| قيمة KV للمحرك |
3000KV |
| أقطاب المحرك |
4 أقطاب |
| خرج BEC |
6 فولت / 7.4 فولت قابل للضبط، 4 أمبير مستمر، بنمط التبديل |
| قطر المحرك / الطول |
24 مم × 42 مم |
| قطر العمود / الطول المكشوف |
2.3mm / 13.5mm |
| الوزن |
72 غ، شاملًا الأسلاك والموصلات |
| تصنيف الحماية |
IP65 |
| واجهة البرمجة |
كابل مستقل أصفر للبرمجة / إشارة AUX |
| أجهزة البرمجة المدعومة |
صندوق البرمجة LED / صندوق البرمجة LCD G2 / صندوق البرمجة LCD Pro |
نظام طاقة مدمج فائق الصغر للزواحف الصغيرة
الميزة الأساسية في Fusion Mini16 هي حجمه. إذ دُمجت إلكترونيات وحدة التحكم الإلكترونية للسرعة والمحرك عديم الفُرش بقوة 3000KV في وحدة واحدة بقطر 24 مم وطول 42 مم، ولا يتجاوز وزنها 72 غ.
ويكتسب هذا التصميم المدمج أهمية أكبر بكثير في مركبة زحف بمقياس 1/16 أو 1/18 مقارنةً بهيكل كامل بمقياس 1/10. إذ يدمج وحدة التحكم الإلكترونية بالسرعة في المحرك، ما يلغي الحاجة إلى موضع تثبيت منفصل لوحدة التحكم الإلكترونية بالسرعة ويزيل أسلاك أطوار المحرك الخارجية المستخدمة في الأنظمة التقليدية عديمة الفُرَش.
يوفر ذلك مساحة قيّمة للمستقبل والبطارية وإلكترونيات الإضاءة والمقصورة الداخلية ذات التفاصيل، مع الحفاظ على ترتيب الأسلاك بصورة أنظف.

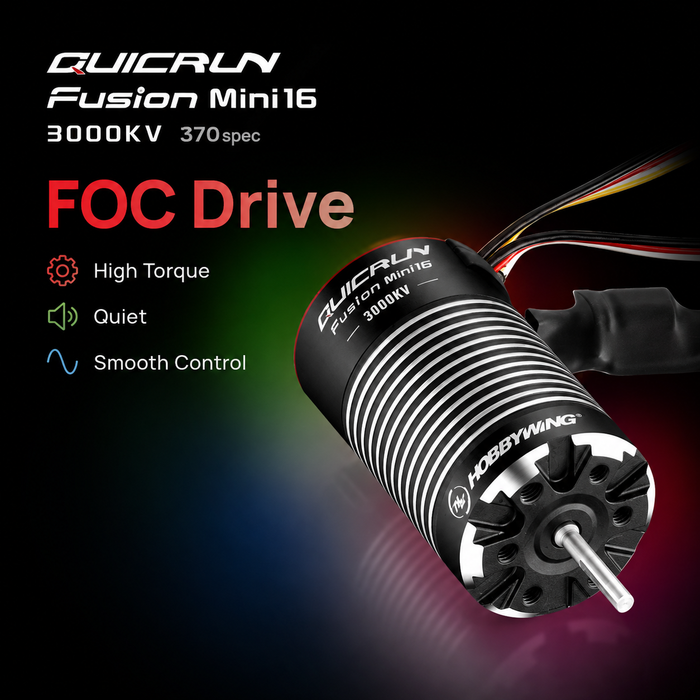

نظام قيادة FOC للتحكم الدقيق عند السرعات المنخفضة
يستخدم Fusion Mini16 تقنية التحكم الموجَّه بالمجال لإدارة عزم المحرك بسلاسة عند عدد دورات منخفض جدًا. ويُعد ذلك مفيدًا خصوصًا في مركبات الزحف الصغيرة، حيث قد تجعل استجابة المحرك المفاجئة تحديد موضع دقيق عند العوائق أمرًا صعبًا.
يوفر FOC استجابة تدريجية للخانق وعزمًا قويًا قابلًا للاستخدام عند السرعات المنخفضة، ما يساعد المركبة على الاقتراب من الصخور والحواف والعوائق التقنية بتحكم أدق من منظومة طاقة مصممة أساسًا للعمل عند عدد دورات محرك أعلى.
يعمل النظام أيضًا بهدوء وكفاءة، ما يساعد على تقليل الحرارة غير الضرورية وضوضاء المحرك أثناء الزحف بسرعات منخفضة.

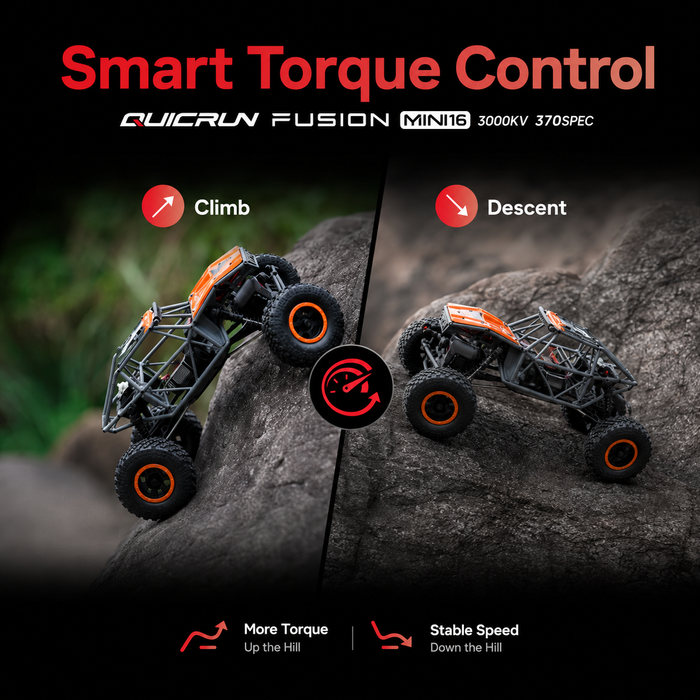

خرج عزم ذكي ومطابقة عدد دورات المحرك بحلقة مغلقة
في وضع مطابقة عدد دورات المحرك للأمام والخلف، يستخدم Fusion Mini16 تحكمًا في السرعة بحلقة مغلقة للتعويض عن تغير مقاومة التضاريس.
عندما تواجه مركبة الزحف مقاومة إضافية أثناء الصعود، يزيد النظام خرج العزم تلقائيًا للحفاظ على سرعة المركبة أقرب إلى أمر الخانق الصادر عن السائق.
أثناء الهبوط، يمكن لوحدة التحكم تقليل خرج العزم وتثبيت سرعة المركبة، ما يمنح Mini16 سلوك هبوط بطيئًا ومتحكمًا فيه بدلًا من ترك التضاريس وحدها تحدد سرعتها.
يُطبَّق تعويض السرعة التلقائي هذا فقط في وضع مطابقة عدد دورات المحرك. في أيٍّ من الوضعين العاديين، تتغير سرعة المركبة طبيعيًا مع تغير حمل منظومة نقل الحركة ومقاومة التضاريس.

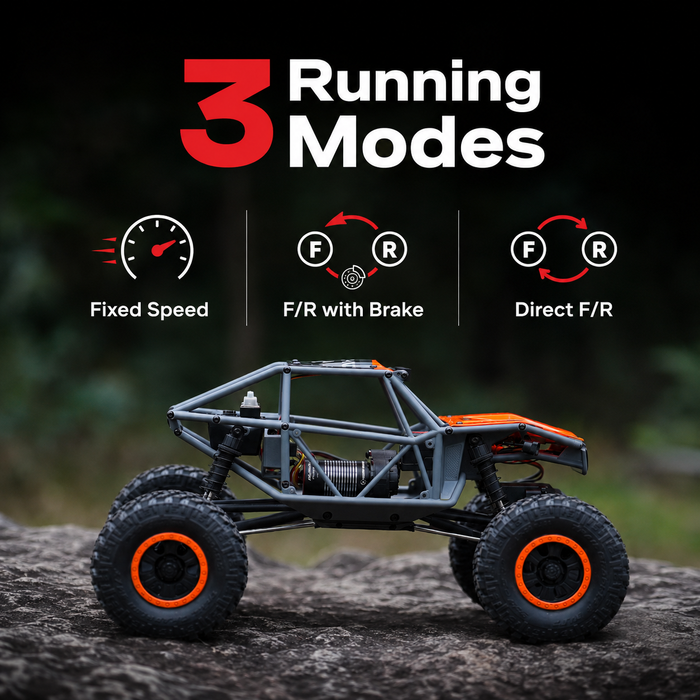

ثلاثة أوضاع تشغيل قابلة للاختيار
يوفر Fusion Mini16 ثلاثة أوضاع تشغيل لتلبية تفضيلات قيادة مركبات الزحف المختلفة:
-
الأمام / الخلف — مطابقة عدد دورات المحرك: حركة مباشرة إلى الأمام والخلف مع تعويض سرعة بحلقة مغلقة.
-
الأمام / الخلف مع الفرامل — الوضع العادي: حركة إلى الأمام، وفرملة تناسبية، وحركة إلى الخلف دون مطابقة تلقائية لعدد دورات المحرك.
-
الأمام / الخلف — الوضع العادي: حركة مباشرة إلى الأمام والخلف دون تعويض سرعة بحلقة مغلقة.

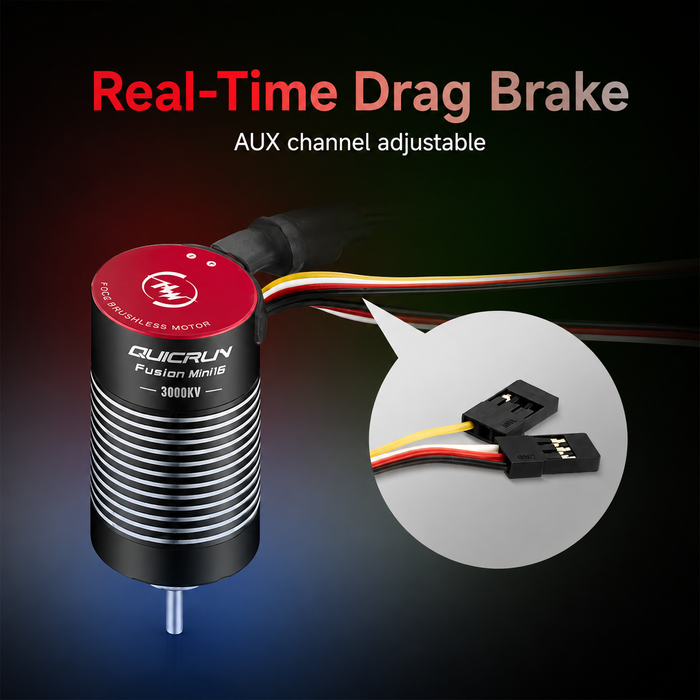

ضبط فرامل السحب في الوقت الفعلي من جهاز الإرسال
يحتوي كابل الإشارة الأصفر في Mini16 على وظيفتين. فهو يعمل ككابل إشارة للبرمجة عند استخدام صندوق برمجة، ويمكن أيضًا توصيله بقناة AUX غير مستخدمة في مستقبل متوافق.
عند توصيله كعنصر تحكم AUX، يمكن ضبط قوة كبح السحب في الوقت الفعلي باستخدام مقبض أو مفتاح في جهاز الإرسال\. ويتيح ذلك للسائق تغيير سلوك تثبيت المركبة على المنحدرات دون التوقف لتوصيل صندوق برمجة.
تقابل أعلى إشارة إعداد كبح السحب المبرمج، بينما يؤدي خفض الإشارة تدريجيًا إلى تقليل قوة كبح السحب حتى تصل إلى الصفر عند أدنى موضع للإشارة.
قوة ومعدل كبح سحب قابلان للضبط
يتيح Fusion Mini16 لسائقي الزواحف التحكم بشكل منفصل في مقدار كبح السحب المطبق وسرعة تزايد قوة الكبح.
-
قوة كبح السحب:\ معطّل + المستويات 1-8
-
معدل كبح السحب:\ تلقائي + المستويات 1-9
تحدد قوة كبح السحب قوة التثبيت النهائية عند الخانق المحايد. أما معدل كبح السحب فيحدد مدى سرعة تطبيق تلك القوة.
يمكن لإعداد معدل كبح السحب Auto\ ضبط تطبيق الكبح وفقًا لسحب التيار. ويساعد ذلك على منع الكبح المفاجئ والمفرط عند الأحمال العالية، مع الحفاظ على تحكم دقيق عند السرعات المنخفضة.
دعم LiPo بجهد 2-3S
يدعم QUICRUN Fusion Mini16 بطاريات LiPo بجهد 2S و3S\، بالإضافة إلى حزم NiMH ذات 6-9 خلايا.
يمكن اكتشاف عدد خلايا LiPo تلقائيًا أو تحديده يدويًا. وإذا استُخدم العدد نفسه من الخلايا باستمرار، فقد يقلل التحديد اليدوي من خطر التعرف بشكل خاطئ على بطارية تم تفريغها أكثر من اللازم.

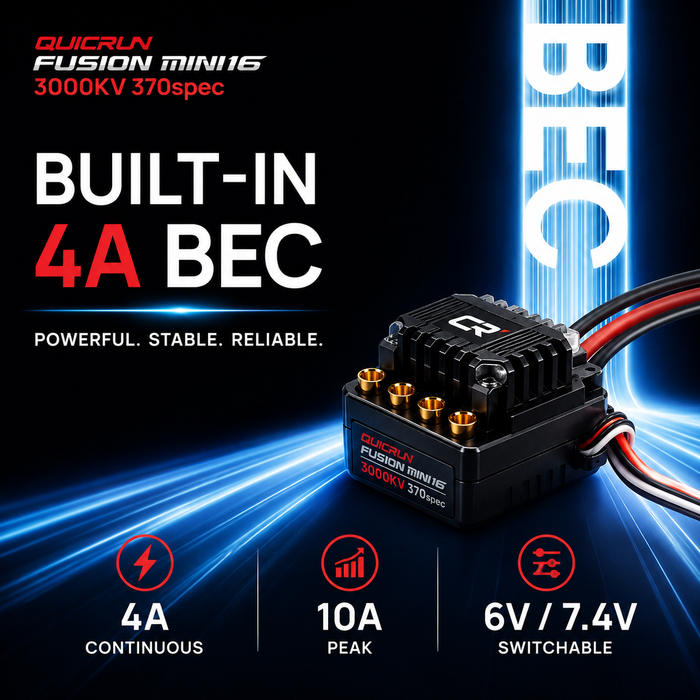

BEC قابل للضبط بجهد 6V / 7.4V وتيار 4A
يوفر BEC المدمج بنمط التبديل تيارًا مستمرًا بقوة 4A\ وإخراجًا قابلًا للاختيار بجهد 6V أو 7.4V\ للإلكترونيات الموجودة على جانب جهاز الاستقبال.
يُعد 6V مناسبًا لأجهزة السيرفو وأجهزة الاستقبال التقليدية المصممة للعمل بجهد قياسي، بينما يمكن اختيار 7.4V لأنظمة أجهزة الاستقبال والسيرفو المتوافقة مع الجهد العالي.
تحقق دائمًا من أقصى جهد تشغيل لجهاز الاستقبال وسيرفو التوجيه وكل جهاز آخر متصل بناقل طاقة جهاز الاستقبال قبل اختيار 7.4V.

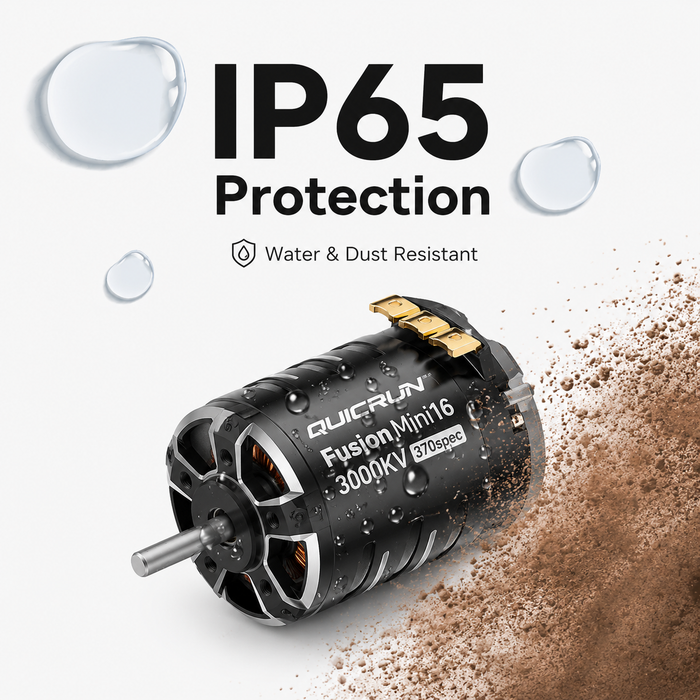

حماية IP65 لظروف المسارات الفعلية
يحمل نظام Fusion Mini16 الكامل تصنيف حماية IP65\، ما يوفر مقاومة للماء والغبار أثناء الاستخدام العادي للزاحفة.
وهذا يجعله مناسبًا لبيئات الزحف الخارجية المعتادة التي تتضمن الغبار والتضاريس الرطبة ورذاذ الماء.
\تصنيف IP65 ليس مماثلًا لتصنيف IP67.\ لا ينبغي وصف Mini16 أو التعامل معه على أنه نظام مخصص للغمر في الماء. تجنّب التعرض المطول أو غير الضروري للماء، ونظّف المركبة وجفّفها بعد استخدامها في ظروف رطبة أو موحلة.

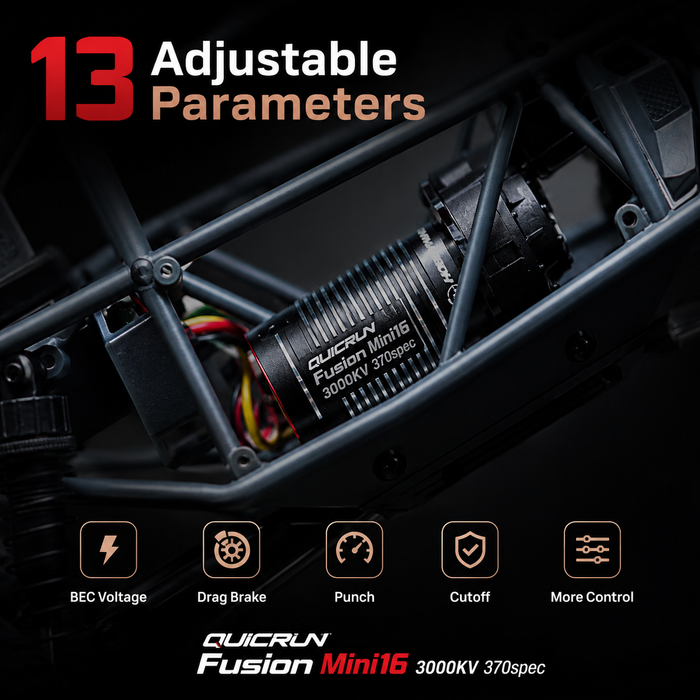

13 معلمة قابلة للضبط في وحدة التحكم الإلكتروني بالسرعة
يوفر Fusion Mini16 ثلاثة عشر إعدادًا قابلًا للبرمجة:
- وضع التشغيل
- خلايا LiPo
- جهد الفصل
- الحماية الحرارية
- دوران المحرك
- جهد BEC
- قوة كبح السحب
- معدل كبح السحب
- أقصى قوة للرجوع
- أقصى قوة كبح
- معدل انخفاض عدد دورات المحرك
- قوة الانطلاق
- نطاق الحياد
حماية قابلة للبرمجة من انخفاض الجهد
يراقب نظام فصل الجهد المنخفض جهد بطارية LiPo ويخفض خرج المحرك تدريجيًا عند بلوغ العتبة المحددة.
-
منخفض: 3.0 فولت لكل خلية
-
متوسط: 3.25 فولت لكل خلية
-
مرتفع: 3.5 فولت لكل خلية
عند تفعيل الحماية من انخفاض الجهد، ينخفض خرج المحرك إلى نحو 50% قبل تعطيله في النهاية.
يمكن تعطيل الحماية من انخفاض الجهد لتطبيقات مثل بطاريات NiMH، ولكن ينبغي أن تظل مفعلة عادةً عند استخدام حزم LiPo.

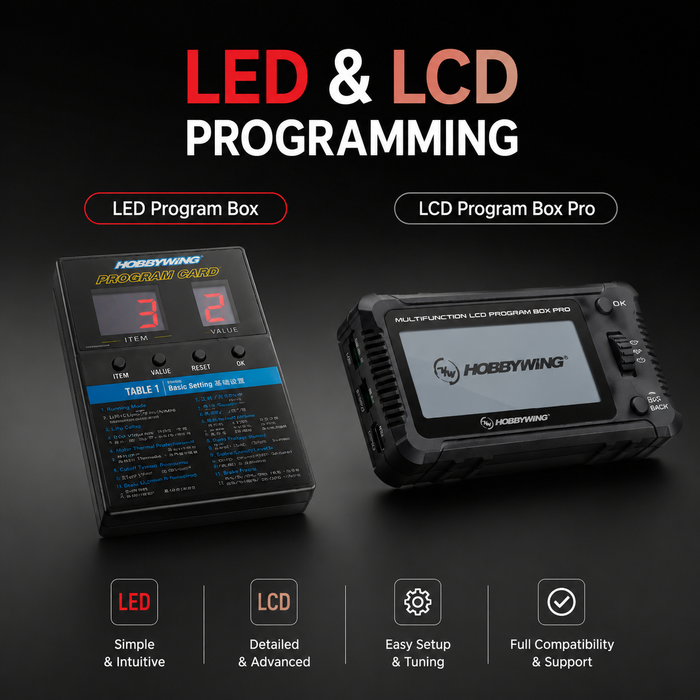

دعم علب البرمجة LED وLCD
يوفر Fusion Mini16 توافقًا أوسع مع البرمجة مقارنةً بعدة أنظمة QUICRUN Fusion أخرى.
تشمل أجهزة البرمجة المدعومة:
- Hobbywing LED Program Box
- Hobbywing LCD Program Box G2
- Hobbywing LCD Program Box Pro
يُوصَل سلك الخانق وكابل الإشارة الأصفر بالواجهات المقابلة على جهاز البرمجة عند ضبط إعدادات وحدة التحكم الإلكتروني في السرعة.
تُباع علب البرمجة بشكل منفصل ما لم يُذكر خلاف ذلك تحديدًا في قائمة محتويات العبوة.

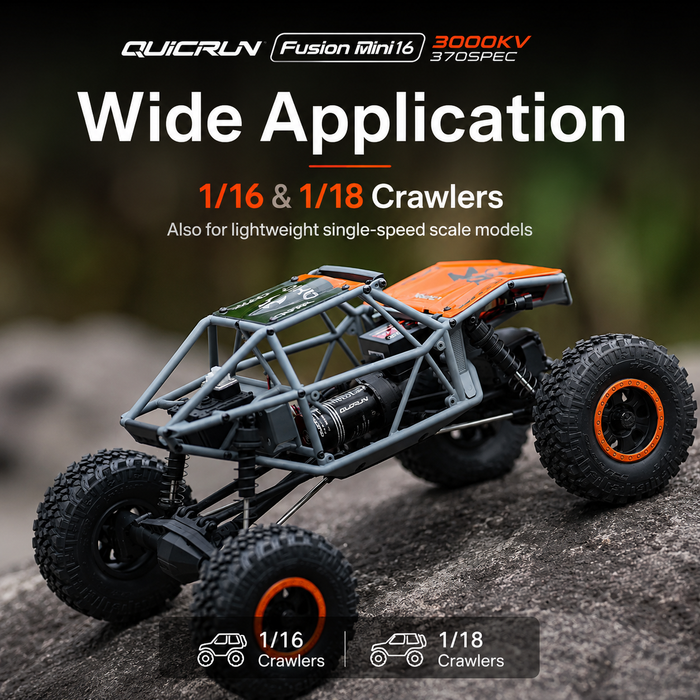

نطاق تطبيق واسع — مع حدود للإعداد
صُمم Mini16 أساسًا لزواحف مقياسي 1/16 و1/18. كما تعرض Hobbywing استخدام النظام في بعض منصات الزواحف الأكبر الخفيفة أحادية السرعة.
بالنسبة إلى التطبيقات الأكبر، تحدد إرشادات التوافق الترويجية من Hobbywing طرازات خفيفة أحادية السرعة تقريبًا بمقاييس 1/14 و1/12 وبعض تطبيقات مقياس 1/10 المختارة، مع وجود قيود على وزن المركبة ونسبة منظومة نقل الحركة.
لذلك ينبغي اعتبارها تطبيقات مشروطة وليست توافقًا عامًا مع مقياس 1/10. ولأغراض إرشادات الشراء العادية، تظل زواحف مقياسي 1/16 و1/18 الفئة الأساسية المتوافقة.

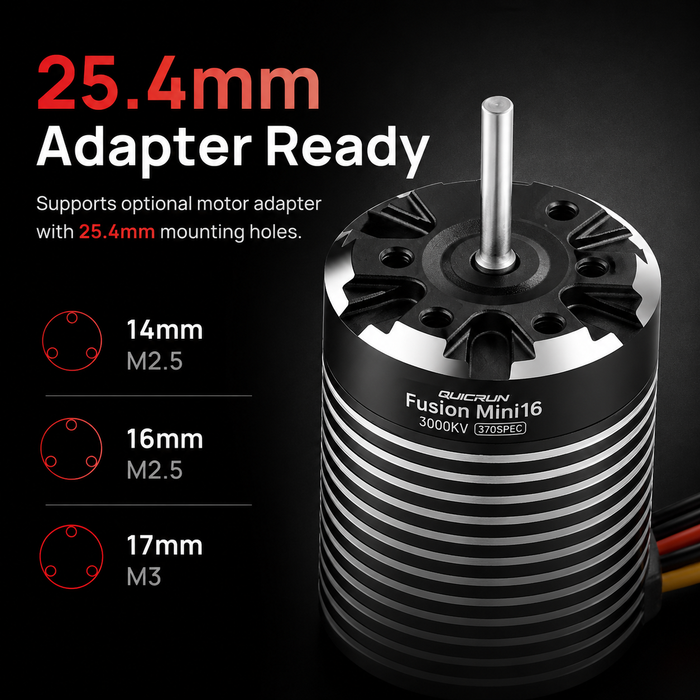

أنماط متعددة لتثبيت المحرك
يوفر وجه محرك Mini16 عدة أنماط لفتحات التثبيت لدعم هياكل الزواحف المدمجة:
-
نمط 14 مم: فتحات تثبيت M2.5
-
نمط 16 مم: فتحات تثبيت M2.5
-
نمط 17 مم: فتحات تثبيت M3
يحتوي المحرك على أربع فتحات تثبيت M2.5 وفتحتَي تثبيت M3، بعمق أقصى لفتحات التثبيت يبلغ 4 مم. تحقق دائمًا من طول البراغي قبل التركيب، لأن البراغي التي تمتد أكثر من اللازم قد تتسبب في تلف المكونات الداخلية للمحرك.
كما تعرض Hobbywing لوحة تحويل اختيارية للمحرك للهياكل التي تستخدم نمط تثبيت محرك بمقاس 25.4 مم. ولوحة التحويل ملحق اختياري، ولا ينبغي افتراض أنها مرفقة مع Fusion Mini16.
وظائف حماية متعددة
يتضمن Fusion Mini16 عدة وظائف حماية لتشغيل مركبات الزحف:
- الحماية من انخفاض جهد البطارية
- الحماية الحرارية / الحماية من فرط السخونة
- الحماية من فقدان إشارة الخانق
- الحماية من انغلاق المحرك
توفر أنماط صفير المحرك أيضًا معلومات تشخيصية حول مشكلات إشارة الخانق، وأخطاء الوضع المحايد، وأخطاء جهد البطارية، والحماية من انخفاض الجهد، والحماية الحرارية.
تحذير بشأن طاقة جهاز الاستقبال ووحدة BEC الخارجية
يوفر السلك الأحمر في كابل الخانق طاقة وحدة BEC الداخلية لجهاز الاستقبال ومؤازر التوجيه.
لا تزود ناقل جهاز الاستقبال بالطاقة في الوقت نفسه من وحدة BEC أخرى أو بطارية جهاز استقبال أخرى مع إبقاء وحدة BEC الداخلية في Fusion Mini16 موصولة.
إذا تطلب الأمر مصدر طاقة مستقلًا لجهاز الاستقبال، فافصل السلك الأحمر من كابل خانق Fusion Mini16 أو أزِل دبوسه، واعزله بإحكام قبل توصيل طاقة خارجية بجهاز الاستقبال.
معايرة الخانق
ينبغي إكمال معايرة الخانق قبل الاستخدام الأول، وكلما تغير جهاز الإرسال أو جهاز الاستقبال أو إعدادات قناة الخانق.
يسجل إجراء المعايرة ثلاثة أوضاع للخانق:
- الوضع المحايد
- التقدم الكامل
- الرجوع الكامل
للسلامة، أزل ترس البنيون أو افصل مجموعة نقل الحركة عن الحمل بطريقة أخرى أثناء معايرة نظام الطاقة.
الاقتران التلقائي للمحرك
إذا تعرض Mini16 لصدمة شديدة، أو ارتفعت حرارته بشكل غير طبيعي، أو خرجت منه قدرة غير طبيعية، أو صدر عنه سلوك غير معتاد عند بدء التشغيل، توفر Hobbywing إجراءً اختياريًا لاقتران المحرك.
يجب فصل المحرك عن علبة التروس قبل إجراء الاقتران. وعلى خلاف بعض أنظمة Fusion الأكبر حجمًا، لا يدور محرك Mini16 أثناء إجراء الاقتران التلقائي، لكنه يجب أن يظل بلا حمل وفقًا لما يحدده الدليل.
الأسئلة الشائعة
ما المركبات التي صُمم لها QUICRUN Fusion Mini16؟
تتمثل تطبيقاته الأساسية في مركبات الزحف بالتحكم عن بُعد بمقياسي 1/16 و1/18. كما تعرض Hobbywing استخدامه المشروط في بعض منصات مركبات الزحف الأكبر حجمًا والخفيفة ذات السرعة الواحدة، إلا أن هذه التطبيقات تتطلب وزنًا مناسبًا للمركبة، ونسبة تروس مناسبة، وتثبيتًا مناسبًا للمحرك.
هل Fusion Mini16 وحدة تحكم إلكترونية بالسرعة أم محرك؟
إنه كلاهما. إذ إن وحدة التحكم الإلكترونية بالسرعة (ESC) عديمة الفُرش ومحرك FOC بقدرة 3000KV مدمجان في نظام طاقة واحد مدمج ثنائي في واحد.
ما البطارية التي يستخدمها Fusion Mini16؟
يدعم بطاريات LiPo بجهد 2S و3S، بالإضافة إلى حزم NiMH المكونة من 6 إلى 9 خلايا.
ما مدى صغر حجم Fusion Mini16؟
يبلغ قطر هيكل المحرك المدمج 24 مم وطوله 42 مم، ويزن النظام بالكامل نحو 72 غرامًا، بما في ذلك أسلاكه وموصلاته.
هل يحتوي Fusion Mini16 على ميزة مطابقة عدد دورات المحرك؟
نعم. في وضع مطابقة عدد دورات المحرك للتقدم / الرجوع، يضبط التحكم في السرعة بحلقة مغلقة عزم المحرك تلقائيًا مع تغير مقاومة المركبة.
هل يمكنني ضبط مكابح السحب من جهاز الإرسال؟
نعم. يمكن توصيل كابل الإشارة الأصفر بقناة AUX غير مستخدمة في جهاز الاستقبال، بحيث يمكن تغيير قوة مكابح السحب في الوقت الفعلي من خلال عنصر تحكم متوافق في جهاز الإرسال.
هل يدعم مؤازرًا بجهد 7.4V؟
يمكن ضبط BEC الداخلي على 7.4V، لكن يجب أن يدعم جهاز الاستقبال والمؤازر وكل جهاز آخر متصل بناقل طاقة جهاز الاستقبال هذا الجهد.
ما علب البرمجة التي تعمل مع Fusion Mini16؟
يدعم Fusion Mini16 علبة برمجة Hobbywing LED، وعلبة برمجة LCD G2، وعلبة برمجة LCD Pro.
هل Fusion Mini16 مقاوم للماء بتصنيف IP67؟
لا. يحمل Fusion Mini16 تصنيف IP65. وقد صُمم لمقاومة رذاذ الماء والغبار أثناء الاستخدام العادي للسيارات الزاحفة، لكن لا ينبغي اعتباره نظامًا حاصلًا على تصنيف IP67 أو غمره عمدًا.
هل يناسب Fusion Mini16 كل سيارة زاحفة بمقياس 1/16 أو 1/18؟
لا ينبغي الادعاء بالتوافق الشامل. تحقق من قطر المحرك البالغ 24 مم، وطول الهيكل البالغ 42 مم، ونمط ثقوب التثبيت، وقطر العمود البالغ 2.3 مم، وطول الجزء المكشوف من العمود البالغ 13.5 مم، والخلوص حول علبة التروس، ونسب تروس مجموعة نقل الحركة قبل الشراء.
محتويات العبوة

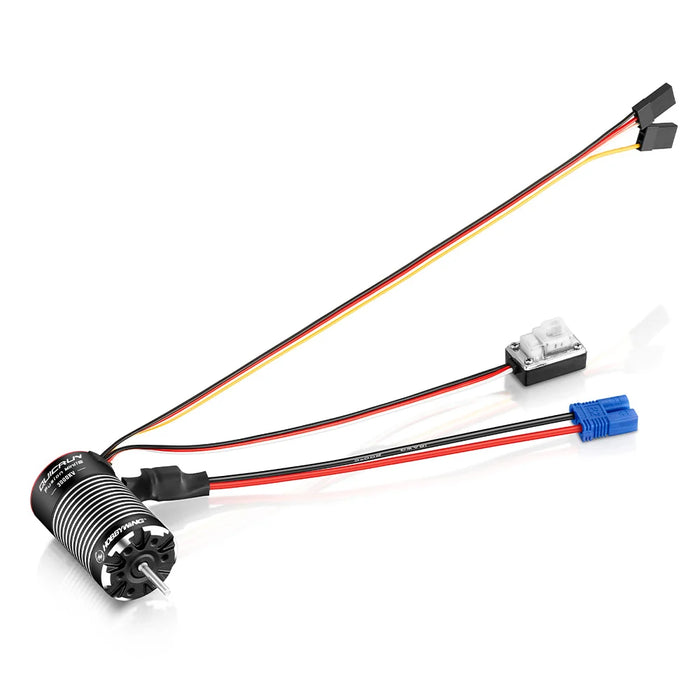

- 1 × نظام Hobbywing QUICRUN Fusion Mini16 3000KV المتكامل 2 في 1، وحدة تحكم إلكتروني بالسرعة / محرك
لا تُضمَّن علبة البرمجة ومحول تثبيت المحرك الاختياري والبطارية وجهاز الاستقبال والمؤازر وغير ذلك من الأجهزة الإلكترونية للتحكم عن بُعد، ما لم يُذكر ذلك تحديدًا في قائمة المنتج.
إشعار مهم
- افصل البطارية بعد كل استخدام. يستمر النظام في استهلاك قدر صغير من الطاقة حتى عند إيقاف تشغيله.
- لا تعكس قطبية البطارية مطلقًا.
- استخدم خرج BEC بجهد 7.4V فقط عندما تدعم جميع الأجهزة الإلكترونية المتصلة بجانب جهاز الاستقبال التشغيل بجهد 7.4V.
- لا توصل جهاز الاستقبال في الوقت نفسه بوحدة BEC الداخلية ومصدر طاقة آخر لجهاز الاستقبال، ما لم يكن خرج BEC الداخلي معزولًا بشكل صحيح.
- ثقوب تثبيت المحرك بعمق 4 مم. تحقق من طول مسامير التثبيت قبل التركيب.
- لا تسمح بتجاوز درجة حرارة النظام الخارجية 90°C / 194°F.
- النظام حاصل على تصنيف IP65، وليس IP67، ولا ينبغي غمره عمدًا.
- تحقق من نسب التروس وحمل مجموعة نقل الحركة وأكمل التركيب قبل تشغيل المركبة.
