ISDT BG-8S فاحص بطاريات ذكي مدمج ومتعدد الوظائف لمستخدمي RC الذين يحتاجون إلى أكثر من مجرد مقياس جهد أساسي. ويمكنه فحص جهد بطاريات الليثيوم من 1S إلى 8S ومعلومات كل خلية على حدة، وموازنة حزم متعددة الخلايا، وقراءة بيانات البطاريات الذكية BattGO المدعومة، واختبار إشارات أجهزة الاستقبال، وقياس جهد خرج BEC، واستخدام بطارية موصولة لتوفير طاقة USB للأجهزة المتوافقة.
بفضل شاشة IPS ملونة بحجم 2.4 بوصة تقريبًا ودقة 320 × 240، وإمكانية الاتصال عبر XT60/XT60i ومنفذ الموازنة، ودقة قياس جهد تبلغ ±0.005V عند 4.2V، وهيكل مدمج بأبعاد 80 × 55 × 19 مم ووزن يقارب 59 غرامًا، صُمم BG-8S ليكون أداة محمولة لتشخيص البطاريات وإلكترونيات RC على طاولة العمل أو في منطقة الصيانة أو ميدان الطيران.
فحص سريع للملاءمة:
• نوع المنتج: فاحص البطاريات الذكية / موازن الخلايا / مختبر إشارة RC
• دعم بطاريات الليثيوم: LiPo / LiHV / LiFe / Li-ion، 1S–8S
• دعم NiMH / NiCd: 1–10S
• الوصلات الرئيسية: XT60 / XT60i ووصلة موازنة XH2.54
• دقة قياس الجهد: ±0.005V @ 4.2V
• دقة موازنة الخلايا: <0.005V
• اختبار جهاز الاستقبال: يدعم PWM وS.Bus وفقًا للدليل الرسمي
• وظيفة طاقة USB: QC3.0 / BC1.2، حتى 12V/2A
• دعم معلومات البطارية الذكية BattGO عبر XT60i
• واجهة تحديث البرنامج الثابت: Micro USB
• مهم: BG-8S فاحص لإدارة البطاريات، وليس شاحنًا مستقلًا لبطاريات LiPo
مواصفات ISDT BG-8S
| العلامة التجارية |
ISDT |
| الطراز |
BG-8S |
| نوع المنتج |
فاحص البطاريات الذكية / موازن الخلايا / مختبر إشارة جهاز الاستقبال |
| جهد التشغيل |
5.0–36V |
| جهد دخل 1S |
0.8–15V |
| جهد دخل 2S–8S |
0.8–4.8V لكل خلية |
| دعم بطاريات الليثيوم |
LiPo / LiHV / LiFe / Li-ion: 1S–8S |
| دعم NiMH / NiCd |
1–10S |
| دقة قياس الجهد |
±0.005V @ 4.2V |
| دقة موازنة الخلايا |
<0.005V |
| وصلات البطارية الرئيسية |
XT60 / XT60i |
| وصلة الموازنة |
XH2.54، يدعم 1S–8S |
| وصلة جهاز الاستقبال / BEC |
وصلة قياسية ثلاثية الأطراف للقياسات المدعومة واختبار الإشارة |
| اختبار إشارة جهاز الاستقبال |
PWM / S.Bus |
| وظيفة طاقة USB |
QC3.0 / BC1.2، خرج أقصى 12V/2A |
| دعم البطاريات الذكية |
قراءة بيانات BattGO ووظائف معلمات البطارية المدعومة عبر XT60i |
| الشاشة |
شاشة IPS LCD ملونة بحجم 2.4 بوصة تقريبًا ودقة 320 × 240 وبألوان 260,000 |
| واجهة البرنامج الثابت |
Micro USB |
| درجة حرارة التشغيل |
0–40°م |
| رطوبة التشغيل |
رطوبة نسبية 10–90%، دون تكاثف |
| درجة حرارة التخزين |
-20–60°م |
| رطوبة التخزين |
رطوبة نسبية 5–90%، دون تكاثف |
| الأبعاد (L × W × H) |
80 × 55 × 19 مم |
| الوزن |
حوالي 59 غرامًا |
| رقم المخزون |
ISDTBG8S |
أكثر من مجرد فاحص أساسي لبطاريات LiPo
قد يعرض مقياس البطارية الأساسي جهد الحزمة وجهد كل خلية فقط. أما جهاز فحص البطاريات الذكي ISDT BG-8S فيضيف عدة وظائف تجعله أداة أشمل لتشخيص أنظمة التحكم عن بُعد وإدارة البطاريات.
اعتمادًا على الوصلة المستخدمة، يمكن لجهاز BG-8S عرض جهد البطارية الإجمالي، وجهود الخلايا الفردية، وأقصى فرق في جهد الخلايا، ومعلومات البطارية الذكية المدعومة. كما يمكنه بدء موازنة الخلايا، واختبار إشارات مستقبلات التحكم عن بُعد المدعومة، وتوفير طاقة خرج USB من بطارية متصلة.
يجعل ذلك BG-8S مفيدًا بشكل خاص لسائقي سيارات التحكم عن بُعد، والطيارين، ومستخدمي المروحيات، ومشغلي FPV الذين يريدون جهازًا مدمجًا واحدًا لفحص حالة البطارية وإشارات أجهزة الاستقبال والإلكترونيات المحددة.

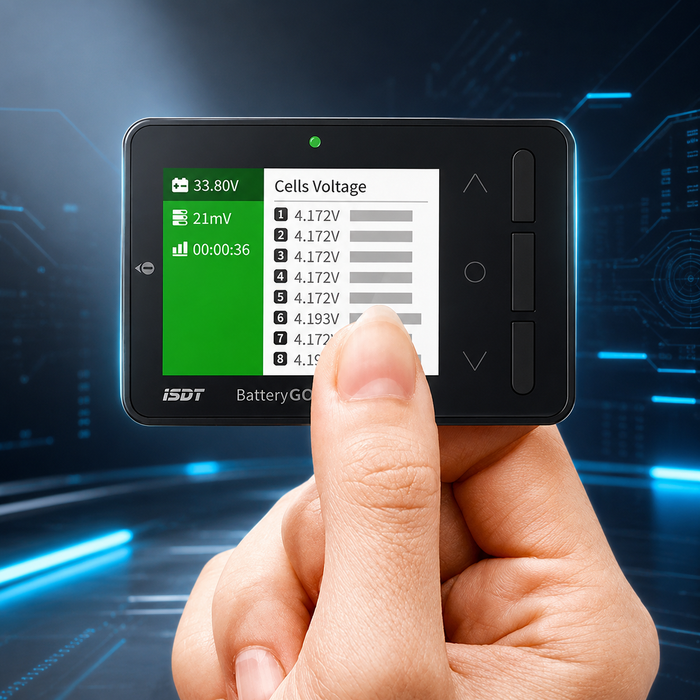

افحص بطاريات LiPo وLiHV وLiFe وLi-ion من 1S إلى 8S
يدعم BG-8S بطاريات LiPo وLiHV وLiFe وLi-ion من 1S إلى 8S، إلى جانب تكوينات بطاريات NiMH وNiCd المدعومة.
عند توصيل بطارية ليثيوم متعددة الخلايا عبر سلك الموازنة، يمكن لجهاز BG-8S عرض جهد الحزمة الإجمالي، وجهد كل خلية، وأقصى فرق في الجهد بين الخلايا. ويسهّل ذلك اكتشاف الحزم التي بدأت خلاياها بالانحراف عن بعضها.
تبلغ دقة قياس الجهد ±0.005V عند 4.2V، بينما تُحدد دقة موازنة الخلايا بأقل من 0.005V.
ملاحظة بشأن 1S: يذكر الدليل الرسمي لجهاز BG-8S أنه عند استخدام بطارية 1S، يجب أن يكون جهد الإدخال من جانب XT60i المستخدم لتشغيل BG-8S أعلى من 5V. اتبع طريقة التوصيل الواردة في الدليل الرسمي عند استخدام حزم 1S.
دعم بطاريات BattGO الذكية عبر XT60i
صُمم BG-8S اعتمادًا على نظام البطاريات الذكية BattGO من ISDT. عند توصيل بطارية BattGO متوافقة عبر XT60i، يمكن لجهاز الفحص قراءة معلومات إضافية عن البطارية تتجاوز قياسات الجهد الأساسية.
اعتمادًا على البيانات المخزنة في البطارية الذكية، يمكن للشاشة عرض معلومات مثل نوع البطارية، والسعة، ومعلومات الإنتاج، ومعلمات الشحن والتفريغ، والمعلومات المتعلقة بدورات الاستخدام، ودرجة الحرارة، وسجل الاستثناءات.
يمكن أن تتضمن إعدادات بطارية BattGO المدعومة أيضًا عناصر مثل جهد التخزين، وتيار الشحن، وجهد الشحن، وسلوك التخزين التلقائي.

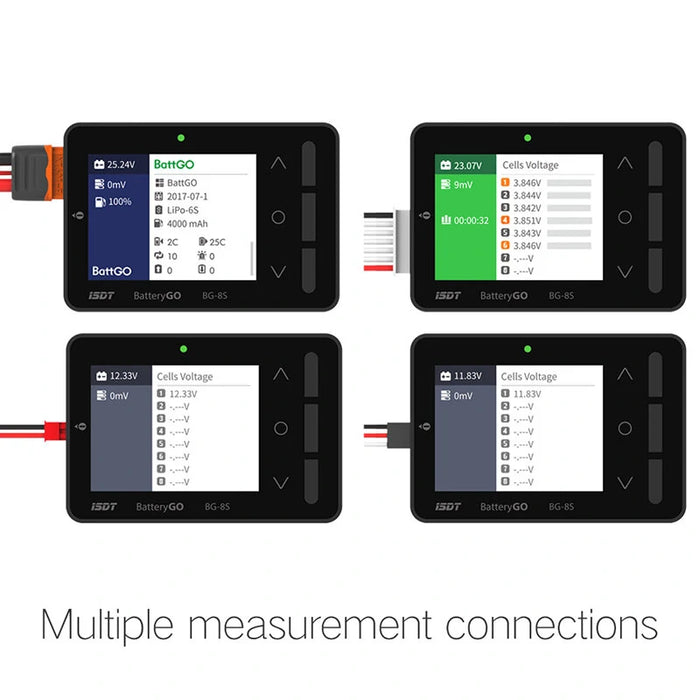

توصيلات بطارية XT60i مقابل XT60 القياسي
يجب عدم الخلط بين وظائف البيانات الذكية والتوافق الكهربائي العادي لـ XT60. تتطلب معلومات BattGO وصلة ذكية مناسبة وبيانات بطارية مدعومة.
مع وصلة بطارية تقليدية، يظل BG-8S مفيدًا كفاحص للبطارية، لكن عرض معلومات الموازنة الإضافية يتطلب توصيل سلك موازنة البطارية. ويشير الدليل الرسمي تحديدًا إلى أنه عند توصيل بطارية عادية عبر وصلة الطاقة الرئيسية في جانب XT60i فقط، يعرض BG-8S الجهد الكلي؛ بينما يلزم منفذ الموازنة لقراءة جهود الخلايا الفردية.

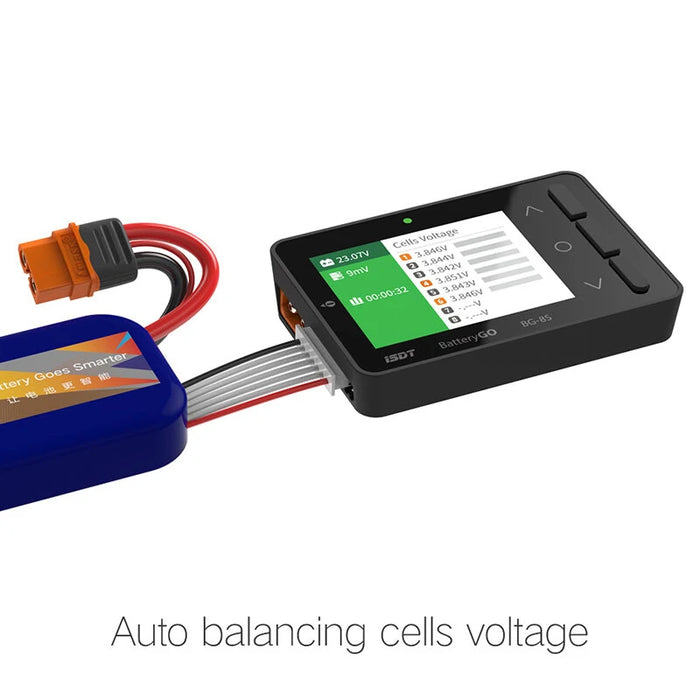

الموازنة التلقائية للخلايا
لا يقتصر BG-8S على عرض جهود الخلايا. عند إجراء وصلة الموازنة الصحيحة، يمكن للمستخدم بدء مهمة موازنة الخلايا.
أثناء الموازنة، يراقب BG-8S الخلايا الفردية ويعمل على تقليل فرق الجهد بينها. وتوضح الواجهة حالة الموازنة، وبعد اكتمال المهمة يدخل الجهاز في حالة منخفضة الطاقة.
قد تكون هذه الوظيفة مفيدة عند فحص بطارية بدأت جهود خلاياها الفردية في التباعد، لكن لا ينبغي الخلط بين BG-8S وشاحن بطارية كامل. فموازنة الخلايا وإجراء دورة شحن كاملة للبطارية وظيفتان مختلفتان.
فاحص البطارية مقابل الشاحن:
يمكن لجهاز BG-8S قياس الخلايا وتنفيذ وظيفة الموازنة المدعومة، لكنه ليس بديلًا عن شاحن موازنة LiPo مناسب. استخدم شاحنًا مناسبًا لشحن البطارية وفق نوع الكيمياء الصحيح وعدد الخلايا وإعدادات الشحن المناسبة.

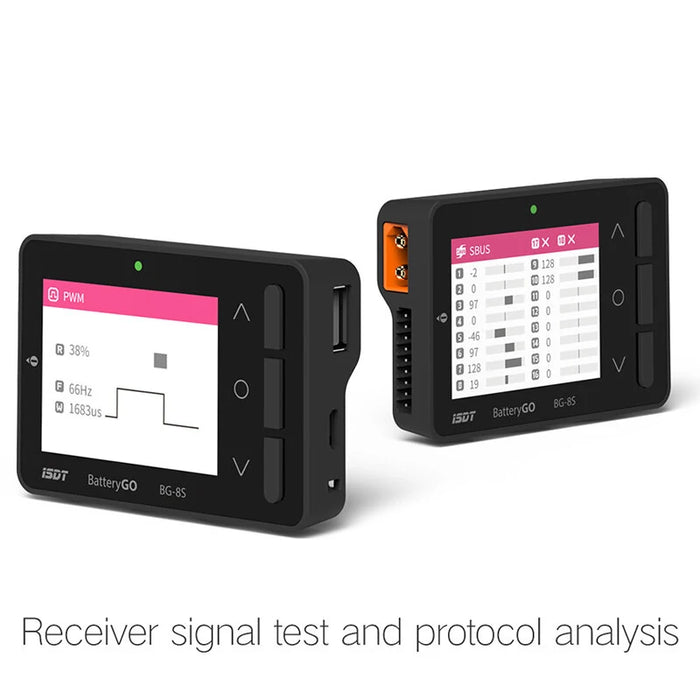

اختبار إشارة المستقبل وتحليل البروتوكول
من الميزات التي تميز BG-8S عن كثير من أجهزة فحص خلايا LiPo التقليدية قدرته على العمل كـجهاز اختبار إشارة مستقبل RC.
باستخدام وصلة قياسية متوافقة ثلاثية الأطراف، يمكن لجهاز BG-8S اكتشاف جهد خرج BEC وتحليل إشارات المستقبل المدعومة. ويوثق الدليل الرسمي تحديدًا اختبار PWM وS.Bus.
اختبار PWM
بالنسبة إلى خرج مستقبل PWM، يمكن لجهاز BG-8S عرض معلومات الإشارة، بما في ذلك فترة الخرج وعرض النبضة. ويساعد ذلك في تشخيص ما إذا كانت قناة المستقبل تُصدر إشارة التحكم المتوقعة.
اختبار S.Bus
يمكن لواجهة تحليل S.Bus عرض بيانات التحكم في مؤازرات متعددة القنوات، ويوضح الدليل الرسمي لجهاز BG-8S دعم تحليل ما يصل إلى 18 قناة.

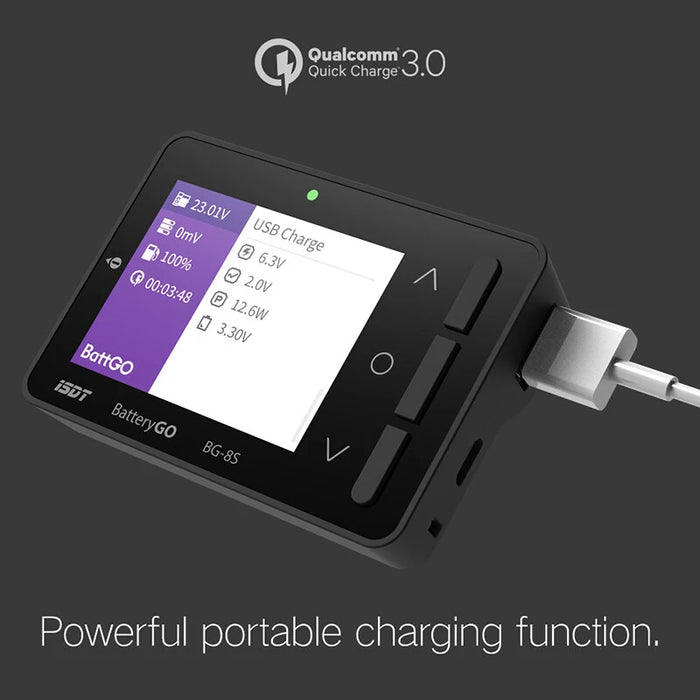

استخدم بطارية RC كمصدر طاقة عبر USB
عند توصيله ببطارية مناسبة عبر التوصيل الرئيسي المطلوب، يمكن لـ BG-8S أيضًا توفير طاقة USB للأجهزة المحمولة أو الإلكترونية المتوافقة.
يحدد الدليل الرسمي دعم QC3.0 وBC1.2 مع خرج أقصى يبلغ 12V/2A. ويتيح ذلك استخدام BG-8S وبطارية RC المتصلة به كمصدر طاقة USB محمول عند الحاجة.
يراقب BG-8S أيضًا ظروف التشغيل أثناء إخراج USB. ويصف الدليل سلوك الحماية عند زيادة تيار الخرج أو القدرة أو ارتفاع درجة الحرارة الداخلية.
مهم: تستخدم وظيفة USB الطاقة من بطارية RC المتصلة. راقب جهد البطارية ولا تسمح بتفريغ البطارية المصدر بشكل مفرط.
شاشة IPS ملونة وواجهة متعددة اللغات
يستخدم BG-8S شاشة LCD ملونة بتقنية IPS مقاس 2.4 بوصة تقريبًا وبدقة 320 × 240 لعرض معلومات البطارية والاختبار بتنسيق أكثر وضوحًا من شاشة المقاطع الأساسية.
يمكن للواجهة عرض جهود الخلايا الفردية، وجهد الحزمة، وفارق الجهد، ومعلومات الاختبار، وبيانات بطارية BattGO المدعومة. كما يوضح الدليل الرسمي دعم ما يصل إلى سبع لغات للواجهة.
البرنامج الثابت وتحديثات البرنامج الثابت لجهاز ISDT BG-8S
يشتمل BG-8S على واجهة Micro USB للبرنامج الثابت، ما يتيح تثبيت تحديثات البرامج الثابتة المدعومة من جهاز كمبيوتر. ويمكن لقائمة النظام أيضًا عرض إصدار البرنامج الثابت المثبت.
إذا كنت تبحث عن تحديث البرنامج الثابت لجهاز ISDT BG-8S، فتحقق من أن ملف البرنامج الثابت مخصص لجهاز BG-8S تحديدًا، واتبع تعليمات التحديث الحالية من ISDT. لا تثبّت برنامجًا ثابتًا مخصصًا لمنتج آخر من ISDT.
نظرًا إلى أن توفر البرامج الثابتة والوظائف المدعومة قد يتغير بمرور الوقت، لا تُعاد ملفات البرامج الثابتة مباشرةً في صفحة المنتج هذه إلا إذا كانت موردة خصيصًا لجهاز BG-8S.
دليل ISDT BG-8S
للاطلاع على مخططات التوصيل، وتشغيل BattGO، وموازنة الخلايا، واختبار المستقبل، وإخراج USB، وتعليمات قائمة الوظائف، راجع دليل مستخدم ISDT BG-8S.
لمن يناسب ISDT BG-8S أكثر؟
- لمستخدمي الطائرات والسيارات بالتحكم عن بُعد الذين يرغبون في التحقق من جهود خلايا LiPo أو LiHV الفردية قبل الاستخدام وبعده.
- للمستخدمين الذين يعملون مع بطاريات الليثيوم من 1S إلى 8S.
- المستخدمون الذين يريدون جهازًا محمولًا لفحص الخلايا مزودًا بوظيفة موازنة خلايا مدمجة.
- مالكو بطاريات BattGO الذين يريدون الوصول إلى معلومات وإعدادات البطاريات الذكية المدعومة.
- هواة بناء أنظمة التحكم عن بُعد الذين يريدون اختبار خرج مستقبل PWM أو S.Bus دون حمل محلل إشارات منفصل.
- المستخدمون الذين يريدون أداة مدمجة للبطارية يمكنها أيضًا توفير طاقة USB من بطارية تحكم عن بُعد متصلة.
قارن بين المزيد من أدوات فحص البطاريات وشواحن ISDT
لمزيد من معدات ISDT للشحن والفحص وإدارة البطاريات، استكشف مجموعة شواحن وأدوات شحن البطاريات من ISDT المتاحة من CNHL.
إذا كنت تحتاج أيضًا إلى شاحن موازنة كامل لشحن بطاريات LiPo أو LiHV، فتصفّح مجموعة شواحن بطاريات LiPo الأوسع.
ما يجب التحقق منه قبل الشراء
- تأكد من أن كيمياء بطاريتك وعدد خلاياها يقعان ضمن النطاق الذي يدعمه BG-8S.
- لقياس خلايا الليثيوم الفردية، تأكد من أن البطارية مزودة بوصلة الموازنة المناسبة.
- لا تفترض أن موصل XT60 القياسي وحده يوفر اتصال بيانات BattGO الذكي.
- تتطلب الوظائف الذكية لـ BattGO بطارية ذكية ووصلة مناسبتين.
- تذكّر أن BG-8S جهاز فحص وموازنة، وليس شاحن LiPo مستقلًا.
- عند استخدام جهاز اختبار المستقبل، تأكد من أن خرج المستقبل وبروتوكول الإشارة مدعومان.
- عند استخدام خرج USB، راقب بطارية التحكم عن بُعد التي تعمل كمصدر للطاقة وتجنب تفريغها بشكل مفرط.
- لتحديث البرنامج الثابت، استخدم برنامجًا ثابتًا مخصصًا لجهاز BG-8S تحديدًا.
الأسئلة الشائعة
ماذا يفعل ISDT BG-8S؟
إن BG-8S جهاز متعدد الوظائف لفحص بطاريات التحكم عن بُعد، ويمكنه قياس جهود البطاريات المدعومة والخلايا الفردية، وإجراء موازنة الخلايا، وقراءة معلومات بطاريات BattGO الذكية المدعومة، واختبار إشارات مستقبل PWM وS.Bus، وتوفير طاقة USB من بطارية متصلة.
هل يستطيع ISDT BG-8S فحص بطاريات LiPo بقدرة 8S؟
نعم. يدعم BG-8S بطاريات LiPo وLiHV وLiFe وLi-ion من 1S إلى 8S.
هل يستطيع BG-8S موازنة خلايا بطارية LiPo؟
نعم. من خلال وصلة منفذ الموازنة المناسبة، يدعم BG-8S موازنة الخلايا ويمكنه مراقبة فرق الجهد بين الخلايا الفردية.
هل يُعد BG-8S شاحن بطاريات LiPo؟
لا. إن BG-8S هو بالأساس جهاز لفحص البطاريات وموازنة الخلايا وتشخيص أنظمة التحكم عن بُعد. استخدم شاحن موازنة مناسبًا عندما تحتاج إلى شحن بطارية LiPo أو LiHV.
ما هو BattGO في ISDT BG-8S؟
BattGO هو نظام البطاريات الذكي من ISDT. باستخدام بطارية BattGO متوافقة ووصلة XT60i، يمكن لـ BG-8S الوصول إلى معلومات إضافية مخزنة عن البطارية وإعدادات البطارية الذكية المدعومة، وهي معلومات وإعدادات لا تتوفر بمجرد استخدام وصلة بطارية تقليدية.
هل يمكنني استخدام بطارية XT60 عادية مع BG-8S؟
يمكن لـ BG-8S الاستمرار في العمل مع البطاريات التقليدية لإجراء القياسات المدعومة، لكن لا ينبغي افتراض أن XT60 القياسي يوفر وظيفة البيانات الذكية لـ BattGO. لعرض جهود الخلايا الفردية في بطارية تقليدية متعددة الخلايا، وصّل سلك الموازنة المناسب.
هل يستطيع BG-8S اختبار مستقبل RC؟
نعم. يوثق الدليل الرسمي اختبار إشارات مستقبلَي PWM وS.Bus. ويمكن استخدامه أيضًا مع وصلة قياسية مناسبة ثلاثية الأطراف للتحقق من جهد خرج BEC.
هل يدعم BG-8S الشحن عبر USB؟
يمكن لـ BG-8S استخدام الطاقة من بطارية متصلة لتوفير طاقة USB للأجهزة المتوافقة. يحدد الدليل الرسمي دعم QC3.0 وBC1.2 مع خرج أقصى يصل إلى 12V/2A.
هل يمكن تحديث البرنامج الثابت لجهاز ISDT BG-8S؟
نعم. يتضمن BG-8S واجهة Micro USB لتحديثات البرنامج الثابت المدعومة، ويمكن لقائمة النظام عرض إصدار البرنامج الثابت. استخدم فقط البرنامج الثابت المخصص لـ BG-8S تحديدًا.
أين يمكنني العثور على دليل ISDT BG-8S؟
يمكنك الاطلاع على دليل مستخدم ISDT BG-8S للاطلاع على مخططات التوصيل والوظائف واختبار المستقبلات وتعليمات إدارة البطارية.
كيف أعاير ISDT BG-8S؟
لا يوضح دليل مستخدم BG-8S المرفق إجراءً عاديًا لمعايرة المستخدم. إذا كنت تعتقد أن الوحدة تحتاج إلى معايرة، فلا تُجرِ تعديلات غير موثقة. تحقق من إصدار البرنامج الثابت المثبت واتبع تعليمات دعم ISDT الحالية الخاصة بـ BG-8S.
ما مدى دقة ISDT BG-8S؟
تذكر المواصفات الرسمية دقة قياس جهد تبلغ ±0.005V عند 4.2V ودقة موازنة خلايا تقل عن 0.005V.
محتويات العبوة
- 1 × فاحص البطارية الذكي ISDT BG-8S
إشعار سلامة فاحص البطارية
تأكد دائمًا من قطبية البطارية وكيميائها وعدد خلاياها واتجاه الموصل قبل توصيل BG-8S. عند استخدام وصلة موازنة XH، اتبع محاذاة BAT- الصحيحة الموضحة في الدليل الرسمي.
افصل BG-8S عن البطارية عند عدم استخدامه لفترة طويلة لتجنب استنزاف البطارية دون داعٍ. لا تستخدم البطاريات التالفة أو المنتفخة، وتوقف عن استخدام الجهاز إذا ظهرت على البطارية أو الموصل أو BG-8S حرارة غير طبيعية أو تلف أو أي سلوك غير معتاد آخر.
