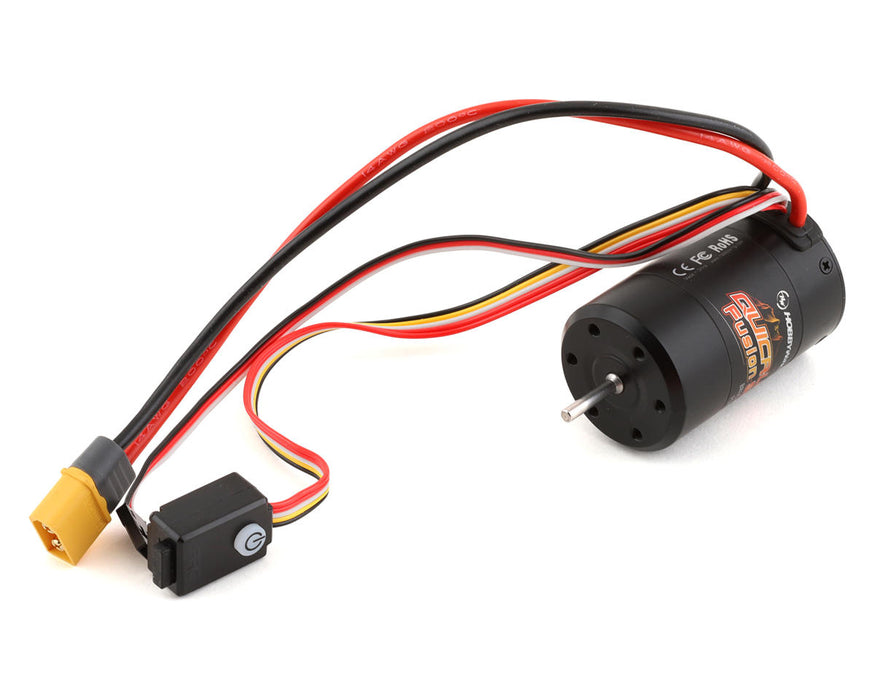

Systém Hobbywing QUICRUN Fusion SE 1200KV FOC 2 v 1 s regulátorem otáček 40 A a motorem pro crawler modely RC v měřítku 1/10

Hobbywing QUICRUN Fusion SE 1200KV kombinuje bezsenzorový střídavý regulátor a motor velikosti 540 do jednoho integrovaného napájecího systému FOC pro RC crawlery v měřítku 1/10 a maketové trailové trucky. Verze 1200KV je obzvláště vhodná pro crawlerové sestavy, které upřednostňují jemné ovládání plynu při nízké rychlosti, kontrolovanou rychlost kol a plynulou technickou jízdu před maximální rychlostí.

Díky podpoře LiPo 2–3S, trvalému proudu 40 A, funkcím sladění otáček a plynu, nastavitelné brzdě při jízdě z kopce, BEC 6 V / 7,4 V s proudem 4 A a krytí IP67 nabízí Fusion SE hlavní výhody integrované crawlerové platformy Hobbywing v poměrně jednoduchém a kompaktním provedení.

Rychlá kontrola kompatibility

• Nejvhodnější pro: RC crawlery v měřítku 1/10, rock crawlery a maketové trailové trucky
• Typ systému: Bezsenzorový FOC střídavý regulátor + motor v jednom systému
• KV motoru: 1200KV
• Trvalý / špičkový proud: 40A / 120A
• Baterie: LiPo 2–3S nebo NiMH 6–9 článků
• Velikost motoru: průměr 36 mm × délka 58,1 mm
• Hřídel: průměr 3,175 mm × vyčnívající délka 16,5 mm
• BEC: Nastavitelných 6 V / 7,4 V, trvalý proud 4 A
• Konektor baterie: XT60
• Stupeň krytí: IP67
• Programování: Hobbywing LED Program Box
• Nejvhodnější použití: Sestavy, u nichž má přednost přesnost při nízké rychlosti před vyšší rychlostí kol
• Důležité: Před instalací ověřte prostor pro motor, montážní geometrii, polohu hřídele a převody pohonného ústrojí.

Specifikace produktu

Proč zvolit Fusion SE 1200KV?

Verze 1200KV je určena pro crawlerové sestavy, kde je prioritou kontrolovaná rychlost kol a jemné rozlišení plynu. Motor s nižší hodnotou KV dosahuje při daném napětí nižších otáček naprázdno než verze 1800KV, takže je snazší sestavit pohonné ústrojí pro promyšlenou jízdu nízkou rychlostí v náročném terénu.

To neznamená, že verze 1200KV automaticky poskytuje v každém vozidle vyšší využitelný točivý moment na kolech. Konečné chování při crawlování závisí na napětí baterie, velikosti pastorku, hlavním ozubeném kole, převodovém poměru náprav, průměru pneumatik a hmotnosti vozidla. Praktickou výhodou je, že nižší otáčky motoru poskytují užitečný základ pro převody určené pro technické crawlování.

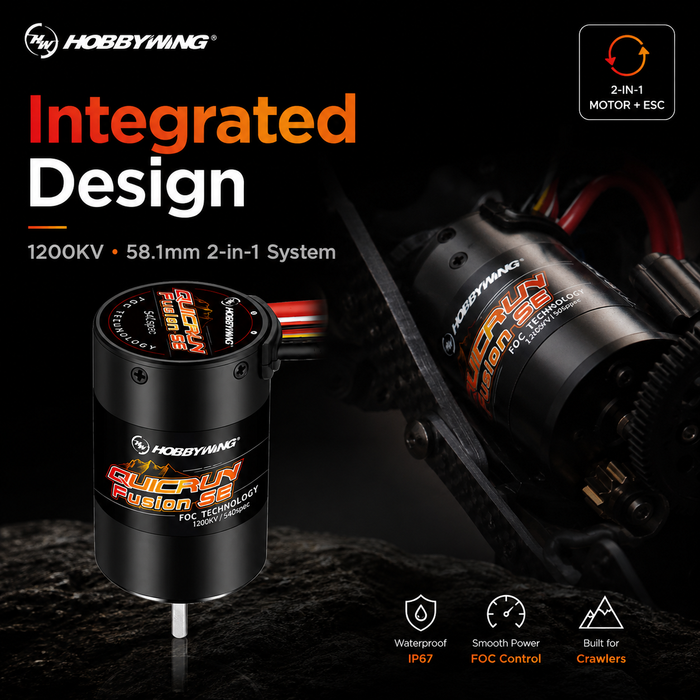

Integrovaný regulátor a motor pro přehlednější uspořádání crawleru

Fusion SE umisťuje elektroniku regulátoru přímo do sestavy motoru, takže není potřeba samostatný regulátor. Odpadá tak běžná trojice externích fázových vodičů mezi regulátorem a motorem a snižuje se počet hlavních komponent, které vyžadují vlastní místo pro uchycení v podvozku.

Konstrukce 36 × 58.1mm konstrukce může zjednodušit kabeláž a ponechat více využitelného prostoru v podvozku pro přijímače, ovladače osvětlení a maketové příslušenství. Před instalací vždy ověřte volný prostor u převodovky a geometrii uchycení motoru.

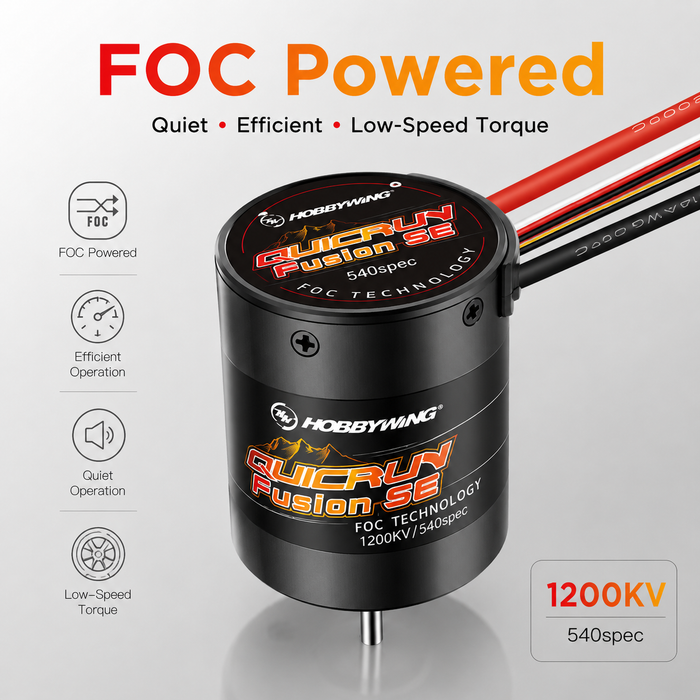

Řízení FOC pro přesnou kontrolu při nízkých rychlostech

Vektorové řízení je hlavním důvodem, proč se Fusion SE chová jinak než konvenční bezkartáčový pohonný systém crawleru. Namísto zaměření na vysoké otáčky regulátor průběžně řídí točivý moment motoru, aby zajistil plynulou odezvu při extrémně nízké rychlosti.

Motor s hodnotou 1200KV tuto strategii řízení obzvlášť dobře doplňuje v sestavách crawlerů navržených pro nízké otáčky kol, takže usnadňuje drobné korekce plynu při přibližování k hranám, kamenům a dalším technicky náročným překážkám.

Tichý a efektivní sinusový provoz

Fusion SE používá sinusové řízení, které zajišťuje plynulý chod motoru s relativně nízkou akustickou hlučností a menšími elektrickými ztrátami.

To je obzvláště přínosné při pomalém crawlování, kde jsou hluk motoru a náhlá komutace znatelnější než u RC aplikací s vyšší rychlostí. Efektivní provoz může také pomoci omezit zbytečné zahřívání a lépe využít dostupnou energii baterie.

Skutečná doba provozu závisí na kompletním nastavení, včetně převodů, kapacity baterie, hmotnosti vozidla, terénu a stylu jízdy, takže nelze předpokládat žádné pevné prodloužení doby provozu.

Sladění otáček / plynu pro proměnlivý terén

Když je aktivováno Sladění otáček / plynu, regulátor používá řízení rychlosti s uzavřenou regulační smyčkou, aby kompenzoval změny odporu vozidla.

Když crawler při stoupání narazí na dodatečné zatížení, Fusion SE může automaticky upravit točivý moment motoru, aby rychlost vozidla lépe odpovídala povelu řidiče plynem. Při jízdě z kopce může stejné chování s uzavřenou regulační smyčkou zajistit kontrolované pomalé sjíždění.

Když je funkce sladění otáček / plynu deaktivována, rychlost vozidla se může přirozeněji měnit podle odporu terénu, podobně jako u běžného bezsenzorového střídavého regulátoru.

Nastavitelná brzda při volnoběhu pro držení ve svahu

Fusion SE odděluje výslednou brzdnou sílu při volnoběhu od rychlosti, s jakou se tato brzdná síla uplatňuje.

• Brzdná síla při volnoběhu: vypnuto + úrovně 1–8
• Rychlost náběhu brzdné síly: úrovně 1–9

Brzdná síla při volnoběhu určuje, jak velká brzdná síla se nakonec uplatní při neutrální poloze plynu. Rychlost náběhu brzdné síly určuje, jak rychle se tato síla zvýší z nuly na zvolenou úroveň.

Díky tomu lze nastavit výrazné držení ve svahu, aniž by počáteční brzdný účinek byl nutně příliš prudký.

Podpora LiPo 2–3S

QUICRUN Fusion SE 1200KV podporuje LiPo baterie 2S a 3S nebo NiMH akumulátory se 6–9 články.

Správnou volbu baterie je třeba provést s ohledem na převody crawleru a požadovanou rychlost kol. Zapojení 3S neznamená automaticky, že systém bude „lepší“; vyšší napětí zároveň zvyšuje otáčky motoru, proto je třeba zohlednit převody a zatížení pohonu jako součást celého pohonného systému.

Počet článků LiPo lze automaticky detekovat nebo ručně zvolit prostřednictvím programovacího systému ESC.

Nastavitelný BEC 4 A s výstupem 6 V / 7,4 V

Vestavěný spínaný BEC poskytuje trvalý proud 4 A a volitelný výstup 6 V nebo 7,4 V.

Pro běžnou elektroniku na straně přijímače, která není určena pro vysoké napětí, použijte 6 V. Nastavení 7,4 V lze použít s kompatibilními vysokonapěťovými servy a přijímači.

Důležité: každé zařízení připojené k napájecí sběrnici přijímače musí podporovat zvolené napětí BEC.

Pokud je vyžadován stabilizovaný výstup BEC 7,4 V, měla by být použita LiPo baterie 3S. LiPo baterie 2S neposkytuje dostatečnou napěťovou rezervu k udržení stabilizovaného výstupu 7,4 V po celý cyklus vybíjení.

Ochrana IP67 pro mokré a prašné stezky

Kompletní pohonný systém Fusion SE má stupeň krytí IP67 a je navržen tak, aby odolal vodě, prachu a nečistotám, se kterými se běžně setkávají trailové vozy a rock crawlery.

Díky tomu je systém vhodný pro běžné použití crawleru v dešti, při postříkání vodou, v blátě, prachu a na sněhu.

Stupeň krytí IP67 neznamená, že by systém měl zůstat delší dobu ponořený. Vodotěsnost a prachotěsnost se mohou také zhoršit po nárazech, poškození těsnění nebo dlouhodobém opotřebení. Po provozu ve vlhku nebo blátě napájecí systém očistěte a osušte.

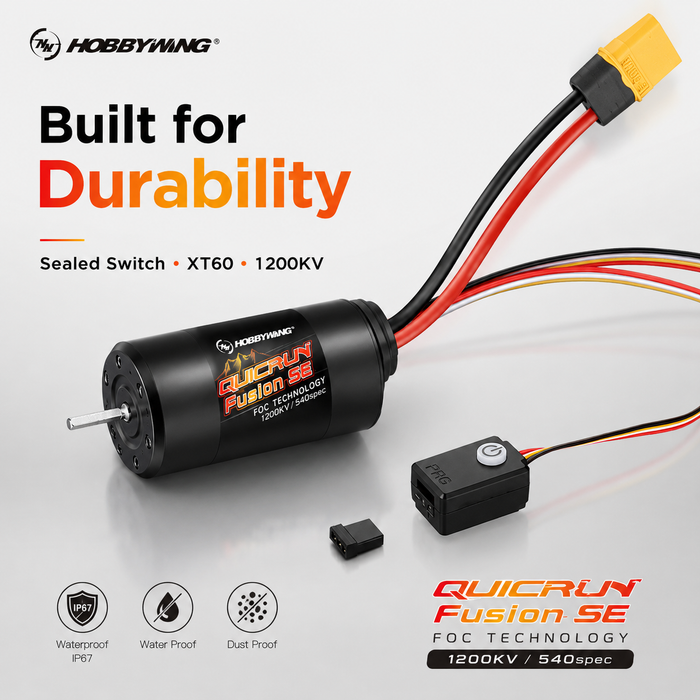

Navrženo pro náročné použití v crawlerech

Integrovaná konstrukce, utěsněný elektronický spínač a zjednodušené uspořádání kabeláže snižují ve srovnání s běžnou instalací ESC a motoru počet externích součástí napájecího systému vystavených okolním vlivům.

Stejně jako u veškeré elektroniky crawleru po tvrdých nárazech nebo náročném používání za mokra zkontrolujte kabeláž, konektory, montážní prvky a sestavu spínače.

Devět nastavitelných parametrů ESC

Fusion SE nabízí devět programovatelných nastavení:

• Párování otáček / plynu
• Počet článků LiPo
• Napětí odpojení
• Tepelná ochrana ESC
• Směr otáčení motoru
• Napětí BEC
• Síla brzdy při jízdě z kopce
• Rychlost brzdy při jízdě z kopce
• Max. síla zpětného chodu

Programovatelná ochrana LiPo baterie proti nízkému napětí

Fusion SE při zapnuté ochraně proti nízkému napětí průběžně monitoruje napětí baterie.

• Nízké: 3,0 V na článek
• Střední: 3,2 V na článek
• Vysoké: 3,4 V na článek

Jakmile napětí baterie dosáhne zvoleného prahu, výstupní výkon se postupně snižuje a nakonec se deaktivuje, aby byla LiPo baterie chráněna před nadměrným vybitím.

Ochranu proti nízkému napětí lze deaktivovat, při použití LiPo baterií by však měla být běžně zapnutá.

Programování pomocí LED Program Boxu

Fusion SE používá vyhrazené 3pinové programovací rozhraní integrované v elektronickém spínači. Parametry ESC se upravují pomocí Hobbywing LED Program Boxu.

Připojte programovací box, když je Fusion SE vypnutý, a poté systém zapněte. Pomocí ovladačů ITEM a VALUE vyberte požadované nastavení a tlačítkem OK uložte novou hodnotu.

LED Program Box Hobbywing se prodává samostatně, pokud není v popisu balení výslovně uvedeno jinak.

QUICRUN Fusion SE nepodporuje programování pomocí LCD G2, LCD Program Box Pro ani Hobbywing OTA.

Více ochranných funkcí

Fusion SE obsahuje několik ochranných funkcí pro běžné použití v craw­lerech:

• Ochrana baterie proti nízkému napětí
• Tepelná ochrana ESC
• Ochrana při ztrátě signálu plynu
• Ochrana proti zablokování motoru

Pokud ESC aktivuje ochranu proti nízkému napětí, červená LED nepřetržitě bliká. Při aktivaci tepelné ochrany zelená LED nepřetržitě bliká, dokud provozní teplota dostatečně neklesne.

Elektronický spínač a programovací port

Krátkým stisknutím elektronického spínače systém zapnete, dlouhým stisknutím jej vypnete. Stejná sestava spínače obsahuje nezávislé programovací rozhraní používané s LED programovací kartou.

Po každé jízdě by měla být baterie fyzicky odpojena. Pokud baterii necháte připojenou, regulátor ESC může i po vypnutí nadále odebírat malé množství proudu.

Napájení přijímače a varování před externím BEC

Červený vodič v kabelu plynu přivádí výstup interního BEC do přijímače a serva řízení.

Nepřipojujte současně další BEC ani baterii přijímače ke stejné napájecí sběrnici přijímače, pokud zůstává připojen interní BEC modelu Fusion SE.

Pokud je nutný samostatný zdroj napájení přijímače, před připojením externího napájení přijímače odpojte červený vodič BEC od kabelu plynu Fusion SE a bezpečně jej zaizolujte.

Kalibrace plynu

Kalibraci plynu je nutné dokončit před prvním použitím a zopakovat ji, pokud dojde ke změně vysílače, přijímače nebo nastavení kanálu plynu.

Proces kalibrace uloží:

• Neutrální poloha
• Poloha plného chodu vpřed
• Poloha plného zpětného chodu

Z bezpečnostních důvodů demontujte pastorek nebo jinak zabraňte pohybu hnacího ústrojí, aby se vozidlo během kalibrace nepohybovalo.

Automatické párování motoru

Fusion SE nabízí volitelný proces automatického párování motoru pro případ silného nárazu motoru, abnormálního zahřívání nebo abnormálního výkonu.

Před zahájením procesu párování je nutné demontovat pastorek motoru, protože se motor během kalibrace automaticky otáčí.

Fusion SE 1200KV vs. 1800KV: Kterou verzi byste měli zvolit?

Obě verze Fusion SE mají stejnou integrovanou architekturu FOC, regulátor ESC 40 A, rozsah baterie 2–3S, BEC 4 A, fyzické rozměry a systém programování. Klíčovým rozdílem je hodnota KV motoru.

Ani jedna hodnota KV není univerzálně lepší. Výsledné chování vozidla závisí na převodovém poměru, napětí baterie, průměru pneumatik, hmotnosti vozidla a zamýšleném terénu.

Často kladené otázky

Co je Hobbywing QUICRUN Fusion SE 1200KV?

Jde o integrovaný bezsenzorový střídavý motor a systém regulátoru ESC s technologií FOC, určený především pro RC craw lery a trail trucky v měřítku 1:10.

Jaký je rozdíl mezi modely Fusion SE 1200KV a 1800KV?

Hlavní rozdíl spočívá v otáčkách motoru na volt. Verze 1200KV má nižší otáčky motoru a je obzvlášť vhodná pro technické crawlerové sestavy, u nichž je prioritou kontrolovaná rychlost kol. Verze 1800KV nabízí vyšší potenciál otáček motoru. Převodový poměr má i nadále významný vliv na výsledné chování vozidla.

Lze Fusion SE 1200KV provozovat s baterií 3S?

Ano. Podporuje LiPo baterie 2S i 3S. Převod a zatížení pohonu musí odpovídat zvolenému napětí baterie.

Má Fusion SE 1200KV funkci přizpůsobení otáček?

Ano. Pokud je aktivováno přizpůsobení otáček / plynu, regulace rychlosti v uzavřené smyčce automaticky upravuje točivý moment motoru podle změn odporu terénu.

Má Fusion SE nastavitelnou brzdu při volnoběhu?

Ano. Síla brzdy při volnoběhu nabízí možnost Vypnuto a úrovně 1–8, zatímco rychlost brzdy při volnoběhu nabízí úrovně 1–9.

Mohu použít řídicí servo 7,4 V?

Ano, pokud přijímač, servo a všechna ostatní zařízení na napájecí sběrnici přijímače podporují 7,4 V. Pokud je vyžadován regulovaný výstup BEC 7,4 V, použijte LiPo baterii 3S.

Která programovací karta funguje s Fusion SE?

Fusion SE podporuje programovací LED kartu Hobbywing prostřednictvím samostatného programovacího portu umístěného na elektronickém spínači.

Podporuje Fusion SE programování pomocí LCD nebo OTA?

Ne. Nepodporuje LCD G2, LCD Program Box Pro ani programování Hobbywing OTA.

Je Fusion SE vodotěsný?

Napájecí systém má stupeň krytí IP67 pro běžné vystavení vody a prachu při jízdě s crawlerem. Nelze jej považovat za trvale vodotěsný ani za vhodný pro dlouhodobé ponoření.

Vejde se Fusion SE 1200KV do každého crawleru v měřítku 1/10?

Ne. Tělo o rozměrech 36 × 58,1 mm se vejde do mnoha uspořádání crawlerů, ale u každého podvozku je nutné zkontrolovat prostor pro převodovku, geometrii montáže, táhla, polohu hřídele a okolní komponenty.

Obsah balení

• 1 × systém 2 v 1 Hobbywing QUICRUN Fusion SE 1200KV ESC / motor

Programovací LED karta, přijímač, servo, baterie a další elektronika crawleru nejsou součástí balení, pokud není v nabídce produktu výslovně uvedeno jinak.

Důležité upozornění

• Po každém použití odpojte baterii.
• Nikdy nezaměňujte polaritu baterie.
• Výstup BEC 7,4 V používejte pouze s elektronikou na straně přijímače, která je pro toto napětí dimenzována.
• Pokud je vyžadován regulovaný výstup BEC 7,4 V, použijte LiPo baterii 3S.
• Nenapájejte současně přijímač z interního BEC systému Fusion SE a z jiného BEC nebo baterie přijímače, pokud nejsou tyto zdroje řádně odděleny.
• Nedovolte, aby vnější teplota systému překročila 90 °C / 194 °F.
• Stupeň krytí IP67 neznamená, že systém může zůstat delší dobu ponořený.
• Před kalibrací plynu nebo automatickým spárováním motoru, pokud je vyžadováno, demontujte pastorek.
