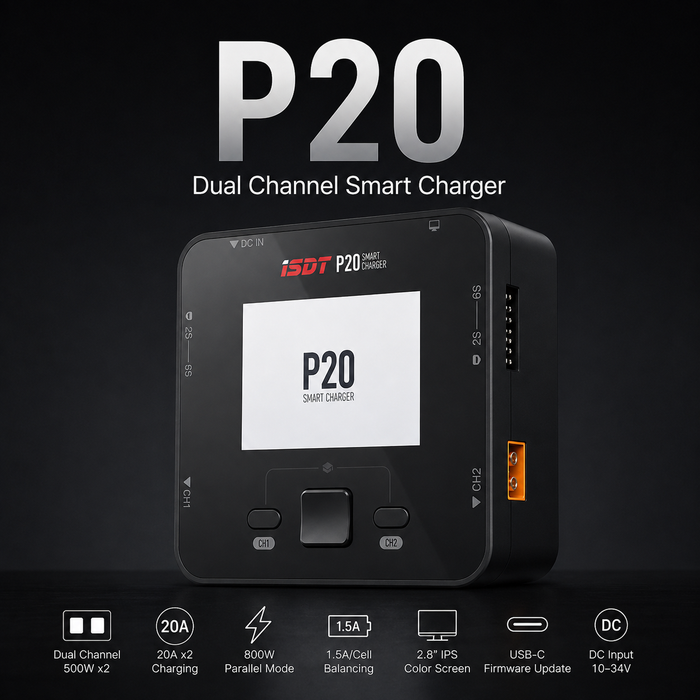

ISDT P20 — это компактное мощное балансировочное DC-зарядное устройство для аккумуляторов, созданное на основе двух независимых каналов зарядки мощностью до 500 Вт и током до 20 А на канал, с поддержкой стандартных LiPo-аккумуляторов от 1S до 8S. Оно предназначено для пользователей радиоуправляемых моделей, которым нужна значительно более высокая производительность зарядки, чем у обычного зарядного устройства для хобби с поддержкой 6S, при сохранении относительно компактных размеров самого зарядного устройства.
Питаясь от подходящего внешнего источника постоянного тока напряжением 10–34 В, P20 может работать как двухканальное LiPo-зарядное устройство с мощностью до 500 Вт на каждом канале. Для одной более сложной задачи функция Parallel Task объединяет каналы, обеспечивая до 800 Вт / 35 А.
Поддержка аккумуляторов LiPo, LiFe и Li-ion до 8S, балансировка током 1,5 А на ячейку, функции хранения и разрядки, регулируемый режим источника постоянного тока на CH1, поддержка BattGo и обновление прошивки через USB-C делают P20 особенно полезным для крупных радиоуправляемых самолётов, вертолётов, автомобилей, лодок, FPV-систем и других мощных аккумуляторных применений.
Быстрая проверка совместимости:
• Тип зарядного устройства: интеллектуальное двухканальное DC-зарядное устройство / разрядник с балансировкой аккумуляторов
• Вход постоянного тока: 10–34 В
• Мощность зарядки: до 500 Вт ×2
• Ток зарядки: 0,2–20 А ×2
• Parallel Task: до 800 Вт / 35 А
• Мощность разрядки: до 15 Вт ×2
• Ток разрядки: 0,2–1,5 А ×2
• Ток балансировки: до 1,5 А/ячейку
• LiPo / LiFe / Li-ion: 1–8S
• LiHV: 1–7S
• Pb: 1–12S
• NiMH / NiCd: 1–16S
• Регулируемый источник постоянного тока: CH1, 2–30 В / 1–5 А
• Вход переменного тока: нет — требуется внешний источник постоянного тока
Характеристики ISDT P20
| Бренд |
ISDT |
| Модель |
P20 |
| Тип продукта |
Интеллектуальное двухканальное DC-зарядное устройство / разрядник для аккумуляторов с балансировкой |
| Входное напряжение |
DC 10–34 В |
| Выходное напряжение |
DC 1–34 В |
| Максимальный входной ток |
35 А |
| Ток зарядки |
0,2–20 А ×2 |
| Максимальная мощность зарядки |
500 Вт ×2 |
| Ток разрядки |
0,2–1,5 А ×2 |
| Максимальная мощность разрядки |
15 Вт ×2 |
| Максимальный ток балансировки |
1,5 А/ячейку |
| Поддержка LiPo |
1–8S |
| Поддержка LiFe / Li-ion |
1–8S |
| Поддержка LiHV |
1–7S |
| Поддержка Pb |
1–12S |
| Поддержка NiMH / NiCd |
1–16S |
| Параллельная зарядка |
До 800 Вт / 35 А |
| Параллельная разрядка |
До 30 Вт / 3 А |
| Источник постоянного тока CH1 |
2–30 В / 1–5 А |
| Сигнализация аномального напряжения |
Поддерживается |
| Сигнализация неправильного количества ячеек |
Поддерживается |
| Рабочая температура |
0–40 °C |
| Температура хранения |
-20–60 °C |
| Размеры (Д × Ш × В) |
105 × 105 × 47 мм |
| Вес |
Около 350 г |
| Артикул |
ISDTP201000DUDC |

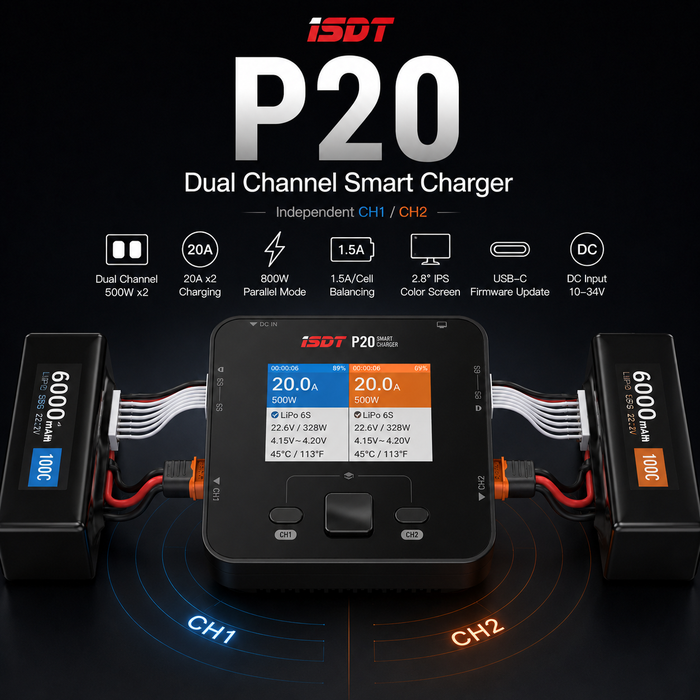

Независимая двухканальная зарядка 500 Вт ×2
P20 создано на основе двух независимо управляемых каналов для аккумуляторов. Каждый канал может обеспечивать до 500 Вт мощности зарядки и 20 А тока зарядки, если это позволяют внешний источник постоянного тока и подключённый аккумулятор.
Это делает P20 значительно более функциональным по сравнению со многими компактными зарядными устройствами для хобби, особенно для пользователей, которые регулярно заряжают два аккумулятора большей ёмкости 4S, 6S или 8S.
Оба канала могут работать независимо, поэтому при обычной двухканальной работе аккумуляторы не обязаны иметь одинаковый химический состав, количество ячеек или ток зарядки.
Что означает 500 Вт ×2:
P20 оснащён двумя независимыми выходами мощностью до 500 Вт каждый. Для достижения этих показателей требуется достаточно мощный внешний источник постоянного тока, и это не означает, что каждый аккумулятор следует заряжать с максимальной мощностью.
Балансировочное зарядное устройство для LiPo 8S, а не только для 6S
Одно из важнейших преимуществ P20 — поддержка стандартных LiPo-аккумуляторов от 1S до 8S. Многие распространённые зарядные устройства для радиоуправляемых моделей поддерживают максимум 6S, поэтому P20 особенно актуален для пользователей более мощных систем 8S.
Аккумуляторы LiFe и Li-ion также поддерживаются до 8S. Для LiHV предусмотрен другой диапазон — от 1S до 7S.
-
LiPo: 1–8S
-
LiFe: 1–8S
-
Li-ion: 1–8S
-
LiHV: 1–7S
-
Pb: 1–12S
-
NiMH / NiCd: 1–16S
Важно: Рейтинг P20 до 8S относится к стандартным аккумуляторам LiPo, LiFe и Li-ion. Официально LiHV поддерживается только до 7S.
Балансировка током 1,5 А на ячейку
P20 обеспечивает ток балансировки до 1,5 А на ячейку для поддерживаемых литиевых аккумуляторных сборок.
При зарядке многоэлементного аккумулятора LiPo, LiHV, Li-ion или LiFe балансировочный разъём позволяет зарядному устройству контролировать напряжение отдельных ячеек и поддерживать правильную балансировку сборки в процессе зарядки.
В официальном руководстве рекомендуется использовать балансировочный разъём при зарядке LiPo-аккумуляторов; во время балансировки устройство отображает напряжение отдельных ячеек и информацию об их внутреннем сопротивлении.

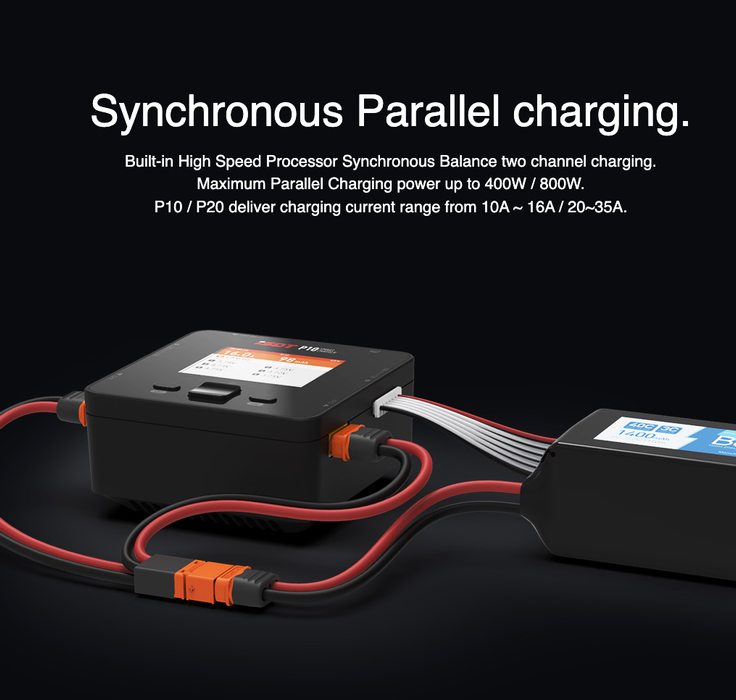

Parallel Task 800 Вт / 35 А для одного аккумулятора
P20 оснащён специальной функцией Parallel Task, которая объединяет два канала зарядного устройства для работы с одним аккумулятором.
В этом режиме официальные характеристики указывают максимальную мощность параллельной зарядки 800 Вт / 35 А. Возможность параллельной разрядки — до 30 Вт / 3 А.
Parallel Task — это не то же самое, что параллельная зарядка аккумуляторов:
Функция Parallel Task объединяет оба выхода зарядного устройства для зарядки одного аккумулятора с большей мощностью. Её не следует путать с подключением нескольких аккумуляторов к обычной плате параллельной зарядки.
Dual Task для одинаковых операций с аккумуляторами
P20 также может одновременно управлять обоими каналами, используя одинаковые параметры зарядки, разрядки или хранения.
Это удобно при подготовке двух подходящих одинаковых аккумуляторных сборок, которым требуются одинаковые настройки, тогда как при обычной двухканальной работе можно задавать разные параметры для каждой сборки.
Зарядка 20 А ×2: учитывайте ограничения аккумулятора и источника питания
Каждый канал P20 поддерживает регулируемый диапазон тока зарядки 0,2–20 А.
Значение 20 А — это предельный ток со стороны зарядного устройства, а не рекомендация заряжать любой аккумулятор током 20 А. Правильный ток необходимо выбирать в соответствии с максимальным допустимым током зарядки, указанным производителем аккумулятора.
Доступный фактический ток также ограничивается напряжением аккумулятора, мощностью зарядного устройства и возможностями внешнего источника постоянного тока. Для зарядки аккумуляторов 6S или 8S большим током требуется значительно более высокая входная мощность, чем для зарядки сборки с меньшим напряжением при том же токе.
Вход постоянного тока: требуется внешний источник питания
P20 — это зарядное устройство для аккумуляторов радиоуправляемых моделей, работающее только от постоянного тока. Встроенного источника переменного тока в нём нет.
Входное напряжение составляет 10–34 В DC, максимальный входной ток — 35 А. Поэтому для работы пользователю потребуется подходящий внешний источник постоянного тока.
Для получения высокой мощности зарядки источник постоянного тока, разъёмы и проводка должны быть рассчитаны на безопасную подачу необходимого тока и общей мощности.
Перед покупкой: Сетевой источник питания переменного тока в комплект не входит. Для P20 требуется подходящий источник постоянного тока 10–34 В.
Регулируемый режим источника постоянного тока CH1
Канал 1 также можно переключить с режима зарядки аккумуляторов на функцию регулируемого источника постоянного тока.
В руководстве P20 указан следующий диапазон регулировки выхода:
-
Напряжение: 2–30 В
-
Ток: 1–5 А
Это расширяет возможности P20 и позволяет использовать его на рабочем столе с подходящим низковольтным оборудованием и электроникой.
Тёмный режим и разделённый экран зарядки
P20 использует интерфейс scOS от ISDT и поддерживает выбор светлой или тёмной темы дисплея. Тёмный режим может быть удобен при зарядке в мастерской, паддок-зоне или помещении с низким уровнем освещения.
Зарядное устройство также оснащено интерфейсом с разделённым экраном, на котором отображается информация обоих каналов, что упрощает одновременный контроль двух задач зарядки.
Обновление прошивки через USB-C
P20 оснащён отдельным портом обновления USB-C. Его можно подключить к совместимому компьютеру для установки поддерживаемых обновлений прошивки.
Поддержка прошивки позволяет ISDT сохранять и обновлять функции зарядного устройства в течение всего срока службы продукта. Перед началом обновления ознакомьтесь с последними инструкциями ISDT по программному обеспечению и прошивке.
Поддержка информации об аккумуляторах BattGo
P20 поддерживает функции получения информации об аккумуляторах ISDT BattGo при использовании совместимого оборудования BattGo.
При подключении подходящего аккумулятора BattGo зарядное устройство может определить поддерживаемый тип аккумулятора, количество ячеек и параметры задачи, а затем использовать их. Информацию BattGo также можно просматривать через интерфейс зарядки.
Примечание о BattGo: Для работы функций BattGo требуется совместимое оборудование интеллектуального аккумулятора. Обычный аккумулятор не получает связь BattGo только потому, что его основной разъём можно физически подключить.
Зарядка, хранение, разрядка и утилизация
P20 поддерживает основные операции управления аккумуляторами, необходимые пользователям радиоуправляемых моделей:
-
Зарядка для обычной зарядки аккумулятора.
-
Хранение для аккумуляторов, которые не будут использоваться сразу.
-
Разрядка током до 1,5 А и мощностью до 15 Вт на канал.
-
Утилизация для окончательного вывода из эксплуатации аккумулятора, предназначенного для сдачи в переработку.
Функция утилизации предназначена для разрядки аккумулятора, подлежащего списанию, почти до 0 В и не должна использоваться для обычного хранения.
Режим утилизации необратим: Никогда не используйте эту функцию для аккумулятора, который планируете снова заряжать или использовать.
Напряжения зарядки LiPo, LiFe, Li-ion и LiHV
P20 использует отдельные программы для разных химических составов аккумуляторов с различными напряжениями полной зарядки и хранения.
-
LiFe: полная зарядка — 3,65 В/ячейку
-
Li-ion: полная зарядка — 4,10 В/ячейку
-
LiPo: полная зарядка — 4,20 В/ячейку
-
LiHV: полная зарядка — 4,35 В/ячейку
Всегда выбирайте программу, соответствующую фактическому химическому составу аккумулятора. Никогда не заряжайте стандартный LiPo-аккумулятор в режиме LiHV.
Уведомление о совместимости с LiHV: То, что модель рассчитана на 6S или 7S, не означает автоматически, что её регулятор или электроника поддерживают более высокое напряжение полностью заряженной сборки LiHV. Перед использованием режима LiHV с повышенным напряжением проверьте максимально допустимое входное напряжение модели.
Защита по входу и настройки зарядного устройства
P20 позволяет настроить уровень защиты по минимальному входному напряжению в диапазоне от 10 до 31 В. Это помогает защитить аккумулятор или другой источник постоянного тока, питающий зарядное устройство, от чрезмерного разряда.
Максимальную входную мощность также можно настроить в соответствии с возможностями подключённого источника постоянного тока.
К другим системным параметрам относятся тема дисплея, поведение разделённого экрана, самотестирование и калибровка напряжения.
Руководство ISDT P20
Полные инструкции по эксплуатации, программам зарядки, функциям Parallel Task и Dual Task, режиму источника постоянного тока, системным настройкам и безопасности доступны в руководстве пользователя ISDT P20.
Для кого лучше всего подходит ISDT P20?
- Пользователей радиоуправляемых моделей, которым нужно именно балансировочное зарядное устройство для LiPo 8S.
- Пилотов и водителей, которые регулярно заряжают два аккумулятора одновременно.
- Пользователей, у которых уже есть мощный внешний источник постоянного тока для зарядки.
- Пользователей радиоуправляемых самолётов, вертолётов, автомобилей, лодок и FPV-систем с аккумуляторами большой ёмкости 4S, 6S или 8S.
- Пользователей, которым требуется до 500 Вт и 20 А на канал зарядки.
- Пользователей, которым может пригодиться функция Parallel Task мощностью до 800 Вт / 35 А для одного аккумулятора.
- Пользователей, которым нужна дополнительная регулируемая функция настольного источника постоянного тока.
Сравните другие зарядные устройства ISDT и зарядные устройства для аккумуляторов радиоуправляемых моделей
Сравните P20 с другими зарядными системами ISDT переменного/постоянного тока, только постоянного тока, двухканальными и мощными моделями в коллекции зарядных устройств, разрядников и инструментов для аккумуляторов ISDT.
Чтобы сравнить P20 с зарядными устройствами других брендов или найти другую мощность, поддерживаемое количество ячеек или тип входа, изучите коллекцию зарядных устройств для LiPo-аккумуляторов.
Что проверить перед покупкой
- P20 работает только от постоянного тока и требует отдельного источника постоянного тока 10–34 В.
- Убедитесь, что химический состав и количество ячеек вашего аккумулятора поддерживаются.
- Стандартные LiPo-, LiFe- и Li-ion-аккумуляторы поддерживаются до 8S.
- LiHV-аккумуляторы официально поддерживаются до 7S.
- Убедитесь, что внешний источник постоянного тока способен безопасно обеспечить напряжение, ток и общую мощность, необходимые для выбранной мощности зарядки.
- Не считайте ток 20 А подходящим для любого аккумулятора; соблюдайте максимальный ток зарядки, указанный производителем аккумулятора.
- При балансировочной зарядке многоэлементных литиевых аккумуляторов подключайте соответствующий балансировочный провод.
- При использовании Parallel Task соблюдайте инструкции по подключению и настройке из официального руководства.
FAQ
Является ли ISDT P20 зарядным устройством для LiPo 8S?
Да. P20 официально поддерживает стандартные LiPo-аккумуляторы от 1S до 8S.
Может ли P20 одновременно заряжать два аккумулятора?
Да. Он оснащён двумя независимыми каналами зарядки, каждый из которых рассчитан на мощность до 500 Вт и ток до 20 А при подходящих условиях эксплуатации.
Подключается ли ISDT P20 напрямую к бытовой сети переменного тока?
Нет. P20 работает только от постоянного тока и требует внешнего источника постоянного тока 10–34 В.
Какова максимальная мощность зарядки?
В обычном двухканальном режиме поддерживается до 500 Вт на канал. Функция Parallel Task может обеспечить до 800 Вт / 35 А для одного аккумулятора.
Каков максимальный ток зарядки?
Каждый канал поддерживает настройку от 0,2 А до 20 А. Фактический ток ограничивается доступной мощностью, возможностями источника питания, напряжением аккумулятора и допустимым током зарядки аккумулятора.
Может ли P20 заряжать аккумуляторы LiHV 8S?
Нет. LiHV-аккумуляторы официально поддерживаются от 1S до 7S. Спецификация 8S относится к стандартным аккумуляторам LiPo, LiFe и Li-ion.
Есть ли у P20 функция источника постоянного тока?
Да. Канал 1 может обеспечивать регулируемый выход постоянного тока от 2–30 В и 1–5 А.
Можно ли обновлять прошивку P20?
Да. Зарядное устройство оснащено портом обновления USB-C для установки поддерживаемых обновлений прошивки через совместимый компьютер.
Где найти руководство ISDT P20?
Подробные инструкции по эксплуатации и безопасности доступны в руководстве пользователя ISDT P20.
Комплектация
- 1 × интеллектуальное двухканальное DC-зарядное устройство ISDT P20
Примечание: Внешний источник постоянного тока и сетевой кабель не входят в комплект.
Уведомление о безопасности при зарядке
Перед началом зарядки всегда проверяйте химический состав аккумулятора, количество ячеек, полярность и допустимый ток зарядки. Используйте правильную программу для соответствующего химического состава и подключайте подходящий балансировочный провод при балансировочной зарядке литиевых аккумуляторных сборок.
Стандартные LiPo-аккумуляторы нельзя заряжать выше 4,20 В на ячейку. Для LiHV-аккумуляторов требуется специальный режим LiHV; заряжать их до 4,35 В на ячейку можно только в том случае, если аккумулятор специально предназначен для зарядки LiHV.
Используйте зарядное устройство на термостойкой, негорючей и электрически изолирующей поверхности, обеспечив достаточный поток воздуха вокруг вентиляционных отверстий. Никогда не заряжайте повреждённые, вздувшиеся или иным образом неисправные аккумуляторы и никогда не оставляйте аккумуляторы без присмотра во время зарядки или разрядки.
