ISDT P20 è un caricabatterie e bilanciatore DC compatto ad alta potenza, basato su due canali di carica indipendenti, fino a 500W e 20A per canale, con supporto per batterie LiPo standard da 1S a 8S. È progettato per gli utenti RC che necessitano di prestazioni di carica nettamente superiori rispetto a un tipico caricabatterie per hobby 6S, mantenendo al contempo dimensioni relativamente compatte.
Alimentato da una sorgente DC esterna adeguata da 10–34V, P20 può funzionare come caricabatterie LiPo a doppio canale, con fino a 500W disponibili su ciascun canale. Per un'unica operazione di carica più impegnativa, la modalità Parallel Task può combinare i canali per arrivare a 800W / 35A.
Il supporto per batterie LiPo, LiFe e Li-ion fino a 8S, il bilanciamento a 1,5A/cella, le funzioni di stoccaggio e scarica, la modalità di alimentatore DC regolabile sul CH1, il supporto BattGo e l'aggiornamento del firmware tramite USB-C rendono P20 particolarmente utile per aeromodelli RC, elicotteri, automobili, imbarcazioni, sistemi FPV e altre applicazioni con batterie ad alta potenza.
Verifica rapida della compatibilità:
• Tipo di caricabatterie: caricabatterie/bilanciatore e scaricatore smart DC a doppio canale
• Ingresso DC: 10–34V
• Potenza di carica: fino a 500W ×2
• Corrente di carica: 0,2–20A ×2
• Parallel Task: fino a 800W / 35A
• Potenza di scarica: fino a 15W ×2
• Corrente di scarica: 0,2–1,5A ×2
• Corrente di bilanciamento: fino a 1,5A/cella
• LiPo / LiFe / Li-ion: 1–8S
• LiHV: 1–7S
• Pb: 1–12S
• NiMH / NiCd: 1–16S
• Alimentatore DC regolabile: CH1, 2–30V / 1–5A
• Ingresso AC: no — è necessaria una sorgente DC esterna
Specifiche ISDT P20
| Marca |
ISDT |
| Modello |
P20 |
| Tipo di prodotto |
Caricabatterie/bilanciatore e scaricatore smart DC a doppio canale |
| Tensione di ingresso |
DC 10–34V |
| Tensione di uscita |
DC 1–34V |
| Corrente massima in ingresso |
35A |
| Corrente di carica |
0,2–20A ×2 |
| Potenza massima di carica |
500W ×2 |
| Corrente di scarica |
0,2–1,5A ×2 |
| Potenza massima di scarica |
15W ×2 |
| Corrente massima di bilanciamento |
1,5A/cella |
| Supporto LiPo |
1–8S |
| Supporto LiFe / Li-ion |
1–8S |
| Supporto LiHV |
1–7S |
| Supporto Pb |
1–12S |
| Supporto NiMH / NiCd |
1–16S |
| Carica parallela |
Fino a 800W / 35A |
| Scarica parallela |
Fino a 30W / 3A |
| Alimentatore DC CH1 |
2–30V / 1–5A |
| Allarme tensione anomala |
Supportato |
| Allarme numero di celle errato |
Supportato |
| Temperatura di esercizio |
0–40°C |
| Temperatura di stoccaggio |
-20–60°C |
| Dimensioni (L × P × A) |
105 × 105 × 47mm |
| Peso |
Circa 350g |
| Codice prodotto |
ISDTP201000DUDC |
Carica indipendente a doppio canale da 500W ×2
P20 è basato su due canali per batterie controllati in modo indipendente. Ciascun canale può fornire fino a 500W di potenza di carica e 20A di corrente di carica, quando la sorgente DC esterna e la batteria collegata lo consentono.
Questo rende P20 nettamente più potente di molti caricabatterie compatti per hobby, soprattutto per gli utenti che preparano regolarmente due batterie 4S, 6S o 8S di capacità elevata.
Entrambi i canali possono essere utilizzati indipendentemente, quindi durante il normale funzionamento a doppio canale le batterie non devono avere la stessa chimica, lo stesso numero di celle o la stessa corrente di carica.
Spiegazione di 500W ×2:
P20 dispone di due uscite indipendenti da massimo 500W ciascuna. Per raggiungere questi valori è necessaria una sorgente DC esterna sufficientemente potente; ciò non significa che ogni batteria debba essere caricata alla potenza massima.
Un caricabatterie e bilanciatore LiPo 8S, non solo 6S
Uno dei vantaggi più importanti di P20 è il supporto per batterie LiPo standard da 1S a 8S. Molti caricabatterie RC tradizionali si fermano a 6S, quindi P20 è particolarmente indicato per gli utenti che utilizzano sistemi di alimentazione RC 8S più grandi.
Sono supportate fino a 8S anche le batterie LiFe e Li-ion. Le LiHV utilizzano un intervallo diverso e sono limitate da 1S a 7S.
-
LiPo: 1–8S
-
LiFe: 1–8S
-
Li-ion: 1–8S
-
LiHV: 1–7S
-
Pb: 1–12S
-
NiMH / NiCd: 1–16S
Importante: La compatibilità 8S di P20 si applica alle batterie standard LiPo, LiFe e Li-ion. Le LiHV sono ufficialmente supportate fino a 7S.
Bilanciamento a 1,5A/cella
P20 fornisce fino a 1,5A di corrente di bilanciamento per cella per i pacchi batteria al litio supportati.
Durante la carica di una batteria LiPo, LiHV, Li-ion o LiFe multicella, il connettore di bilanciamento consente al caricabatterie di monitorare la tensione delle singole celle e di mantenere il pacco correttamente bilanciato durante il processo di carica.
Il manuale ufficiale raccomanda di utilizzare il connettore di bilanciamento durante la carica delle batterie LiPo e fornisce informazioni sulla tensione delle singole celle e sulla resistenza interna durante il bilanciamento.
Parallel Task da 800W / 35A per una batteria
P20 include una modalità dedicata Parallel Task che combina i due canali del caricabatterie per una singola batteria.
In questa modalità, le specifiche ufficiali indicano una capacità massima di carica parallela di 800W / 35A. La capacità di scarica parallela arriva a 30W / 3A.
Parallel Task non equivale alla carica parallela di più batterie:
La modalità Parallel Task combina entrambe le uscite del caricabatterie per caricare una sola batteria a potenza maggiore. Non deve essere confusa con il collegamento di più batterie a una tradizionale scheda di carica parallela.
Dual Task per operazioni su batterie abbinate
P20 può inoltre utilizzare entrambi i canali insieme, applicando gli stessi parametri di carica, scarica o stoccaggio.
Questa funzione è utile quando si preparano due batterie abbinate compatibili che richiedono le stesse impostazioni, mentre il normale funzionamento a doppio canale resta disponibile quando i pacchi necessitano di parametri diversi.
Carica a 20A ×2: verifica i limiti della batteria e dell'alimentazione
Ciascun canale di P20 offre un intervallo regolabile di corrente di carica da 0,2 a 20A.
Il valore di 20A rappresenta il limite di corrente lato caricabatterie, non una raccomandazione per caricare ogni batteria a 20A. La corrente corretta deve essere selezionata in base alla massima velocità di carica consentita dal produttore della batteria.
La corrente effettivamente disponibile è inoltre limitata dalla tensione della batteria, dalla potenza del caricabatterie e dalla capacità della sorgente DC esterna. La carica ad alta corrente di batterie 6S o 8S più grandi richiede una potenza in ingresso significativamente superiore rispetto alla carica di un pacco a tensione più bassa alla stessa corrente.
Ingresso DC: è necessaria un'alimentazione esterna
P20 è un caricabatterie RC solo DC. Non dispone di un alimentatore AC interno.
La tensione di ingresso è di 10–34V DC, con corrente massima in ingresso di 35A. Per il funzionamento è quindi necessaria un'adeguata sorgente DC esterna.
Per ottenere potenze di carica elevate, l'alimentatore DC, i connettori e i cablaggi devono essere tutti in grado di fornire in sicurezza la corrente e la potenza totale richieste.
Prima dell'acquisto: la confezione non include un alimentatore AC da rete. P20 richiede una sorgente DC adeguata da 10–34V.

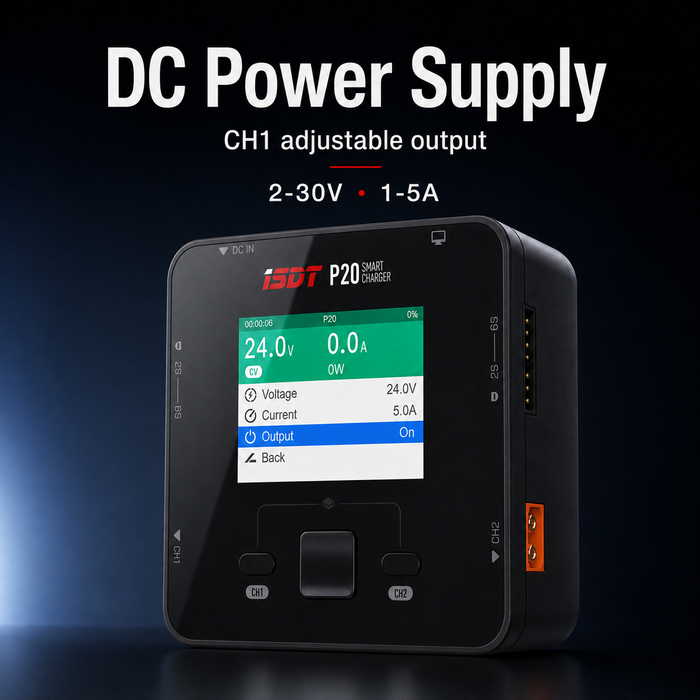

Modalità alimentatore DC regolabile sul CH1
Il canale 1 può anche essere commutato dalla modalità di carica delle batterie a una funzione di alimentatore DC regolabile.
Il manuale di P20 specifica il seguente intervallo di uscita regolabile:
-
Tensione: 2–30V
-
Corrente: 1–5A
Questo offre a P20 un'ulteriore utilità da banco per apparecchiature hobbistiche ed elettroniche a bassa tensione compatibili.

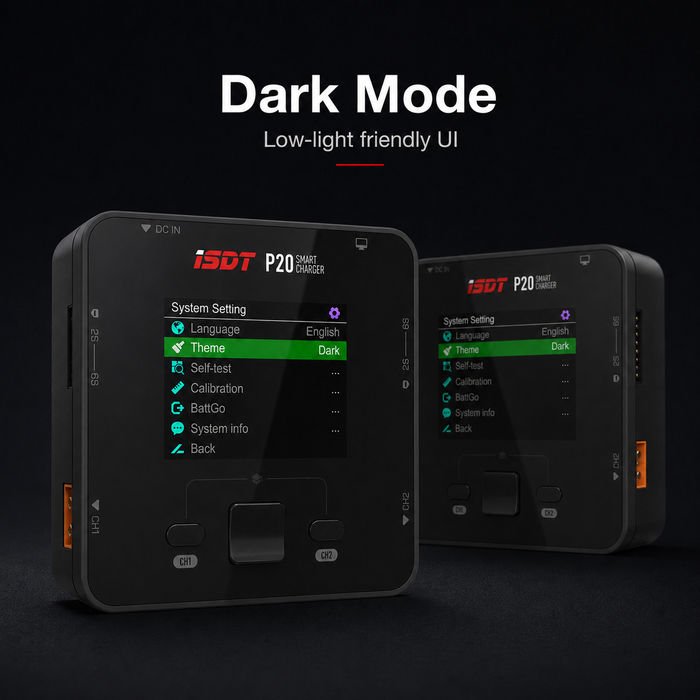

Modalità scura e display di carica a schermo diviso
P20 utilizza l'interfaccia scOS di ISDT e include temi del display chiaro e scuro selezionabili. La modalità scura può essere utile durante la carica in un'officina, ai box o in un ambiente interno con poca luce.
Il caricabatterie offre inoltre un'interfaccia a schermo diviso che può visualizzare le informazioni di entrambi i canali di carica, facilitando il monitoraggio simultaneo di due operazioni sulle batterie.

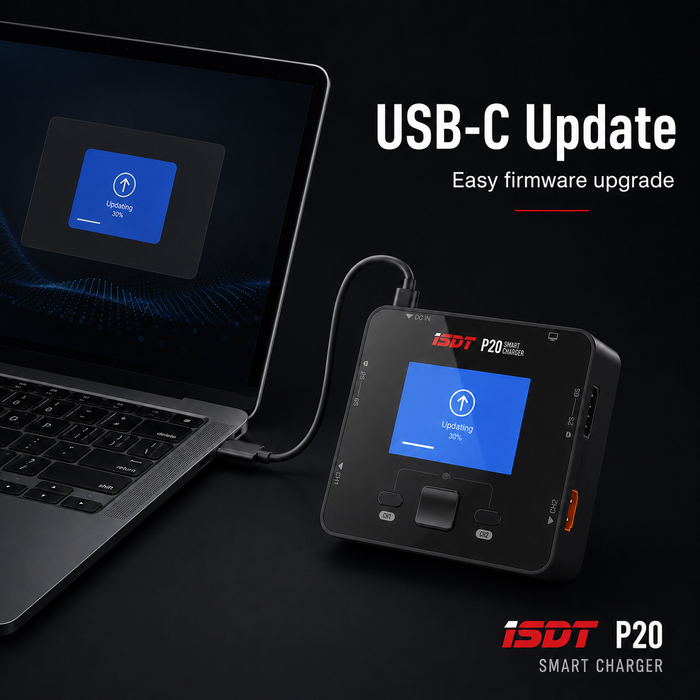

Aggiornamento del firmware tramite USB-C
P20 include una porta USB-C dedicata all'aggiornamento. Può essere collegato a un computer compatibile per eseguire gli aggiornamenti firmware supportati.
Il supporto del firmware consente a ISDT di mantenere o aggiornare le funzioni del caricabatterie per tutta la durata del prodotto. Prima di avviare un aggiornamento, consultare le istruzioni più recenti di ISDT relative a software e firmware.
Supporto per le informazioni sulle batterie BattGo
P20 supporta le funzioni informative sulle batterie ISDT BattGo con hardware BattGo compatibile.
Quando viene collegata una batteria BattGo idonea, il tipo di batteria supportato, il numero di celle e i parametri dell'operazione possono essere identificati e utilizzati dal caricabatterie. Le informazioni BattGo possono anche essere visualizzate tramite l'interfaccia di carica.
Nota su BattGo: le funzioni dati BattGo richiedono hardware per batterie smart compatibile. Una batteria tradizionale non acquisisce la comunicazione BattGo semplicemente perché il connettore principale può essere collegato fisicamente.
Operazioni di carica, stoccaggio, scarica e distruzione
P20 supporta le principali operazioni di gestione delle batterie necessarie agli utenti RC:
-
Carica per la normale ricarica della batteria.
-
Stoccaggio per le batterie supportate che non verranno utilizzate immediatamente.
-
Scarica con fino a 1,5A e 15W per canale.
-
Distruzione per mettere permanentemente fuori servizio una batteria destinata allo smaltimento.
La funzione Destroy è progettata per scaricare verso 0V una batteria destinata alla dismissione e non deve essere utilizzata per il normale stoccaggio.
La modalità Destroy è permanente: non utilizzare mai questa funzione su una batteria che si intende ricaricare o utilizzare nuovamente.
Tensioni di carica LiPo, LiFe, Li-ion e LiHV
P20 offre programmi distinti per le diverse chimiche delle batterie, con tensioni di carica completa e di stoccaggio differenti.
-
LiFe: carica completa 3,65V/cella
-
Li-ion: carica completa 4,10V/cella
-
LiPo: carica completa 4,20V/cella
-
LiHV: carica completa 4,35V/cella
Selezionare sempre il programma corrispondente alla chimica effettiva della batteria. Non caricare mai una batteria LiPo standard utilizzando l'impostazione LiHV.
Avviso sulla compatibilità LiHV: il fatto che un modello sia descritto come 6S o 7S non significa automaticamente che ESC o componenti elettronici supportino la tensione più elevata di una batteria LiHV completamente carica. Verificare la tensione massima di ingresso consentita dal modello prima di utilizzare una modalità di carica LiHV ad alta tensione.
Protezione dell'ingresso e impostazioni del caricabatterie
P20 consente di configurare il livello di protezione dalla tensione minima in ingresso tra 10V e 31V. Ciò può aiutare a proteggere dalla scarica eccessiva una batteria o un'altra sorgente DC utilizzata per alimentare il caricabatterie.
Anche l'impostazione della potenza massima in ingresso può essere regolata in base alla capacità della sorgente DC collegata.
Tra le altre opzioni di sistema figurano il tema del display, il comportamento dello schermo diviso, l'autotest e la calibrazione della tensione.
Manuale ISDT P20
Per istruzioni operative complete, programmi di carica, Parallel Task, Dual Task, modalità alimentatore DC, impostazioni di sistema e informazioni sulla sicurezza, consultare il Manuale utente ISDT P20.
Per chi è più indicato ISDT P20?
- Utenti RC che cercano specificamente un caricabatterie e bilanciatore LiPo 8S.
- Piloti e conducenti che caricano regolarmente due batterie contemporaneamente.
- Utenti che dispongono già di una potente sorgente DC esterna per la carica.
- Utenti di aeromodelli, elicotteri, automobili, imbarcazioni e sistemi FPV RC che utilizzano pacchi 4S, 6S o 8S ad alta capacità.
- Utenti che necessitano fino a 500W e 20A per canale di carica.
- Utenti che possono trarre vantaggio dalla modalità Parallel Task da 800W / 35A per una singola batteria.
- Utenti che desiderano anche una funzione di alimentatore DC regolabile da banco.
Confronta altri caricabatterie ISDT e per batterie RC
Confronta P20 con altri sistemi di carica ISDT AC/DC, solo DC, a doppio canale e ad alta potenza nella collezione caricabatterie, scaricatori e strumenti per batterie ISDT.
Per confrontare questo P20 con caricabatterie di altri marchi o trovare un diverso livello di potenza, numero di celle supportato o tipo di ingresso, esplora la collezione di caricabatterie per batterie LiPo.
Cosa verificare prima dell'acquisto
- P20 è un caricabatterie solo DC e richiede una sorgente DC separata da 10–34V.
- Verificare che la chimica e il numero di celle della batteria siano supportati.
- Le batterie standard LiPo, LiFe e Li-ion sono supportate fino a 8S.
- Le batterie LiHV sono ufficialmente supportate fino a 7S.
- Verificare che la sorgente DC esterna possa fornire in sicurezza la tensione, la corrente e la potenza totale necessarie per la potenza di carica desiderata.
- Non presumere che 20A siano adatti a ogni batteria; seguire la corrente massima di carica indicata dal produttore della batteria.
- Collegare il cavo di bilanciamento appropriato durante la carica bilanciata di batterie al litio multicella.
- Se si utilizza Parallel Task, seguire le istruzioni di cablaggio e configurazione riportate nel manuale ufficiale.
FAQ
ISDT P20 è un caricabatterie LiPo 8S?
Sì. P20 supporta ufficialmente batterie LiPo standard da 1S fino a 8S.
P20 può caricare due batterie contemporaneamente?
Sì. Dispone di due canali di carica indipendenti, ciascuno con una potenza nominale massima di 500W e 20A in condizioni operative adeguate.
ISDT P20 si collega direttamente alla rete AC?
No. P20 è un caricabatterie solo DC e richiede una sorgente DC esterna da 10–34V.
Qual è la potenza massima di carica?
Il normale funzionamento a doppio canale supporta fino a 500W per canale. Parallel Task può fornire fino a 800W / 35A a una singola batteria.
Qual è la corrente massima di carica?
Ciascun canale supporta impostazioni da 0,2A fino a 20A. La corrente effettiva è limitata dalla potenza disponibile, dalla capacità della sorgente in ingresso, dalla tensione della batteria e dalla corrente di carica consentita per la batteria.
P20 può caricare batterie LiHV 8S?
No. Le batterie LiHV sono ufficialmente supportate da 1S fino a 7S. La specifica 8S si applica alle batterie standard LiPo, LiFe e Li-ion.
P20 dispone di una funzione di alimentatore DC?
Sì. Il canale 1 può fornire un'uscita DC regolabile da 2–30V e 1–5A.
Il firmware di P20 può essere aggiornato?
Sì. Il caricabatterie include una porta USB-C per l'aggiornamento, destinata agli aggiornamenti firmware supportati tramite un computer compatibile.
Dove posso trovare il manuale ISDT P20?
Consultare il Manuale utente ISDT P20 per informazioni dettagliate sul funzionamento e sulla sicurezza del caricabatterie.
Contenuto della confezione
- 1 × caricabatterie smart DC ISDT P20 a doppio canale
Nota: l'alimentatore DC esterno e il cavo di alimentazione da rete non sono inclusi.
Avviso sulla sicurezza durante la carica
Verificare sempre la chimica della batteria, il numero di celle, la polarità e la corrente di carica consentita prima di avviare un'operazione di carica. Utilizzare il programma corrispondente alla chimica corretta e collegare il cavo di bilanciamento appropriato durante la carica bilanciata dei pacchi batteria al litio.
Le batterie LiPo standard non devono essere caricate oltre 4,20V per cella. Le batterie LiHV richiedono la modalità LiHV dedicata e devono essere caricate a 4,35V per cella solo quando sono specificamente progettate per la carica LiHV.
Utilizzare il caricabatterie su una superficie resistente al calore, non infiammabile e isolante, garantendo un flusso d'aria sufficiente attorno alle aperture di ventilazione. Non caricare mai batterie danneggiate, gonfie o comunque compromesse e non lasciare mai le batterie incustodite durante la carica o la scarica.
