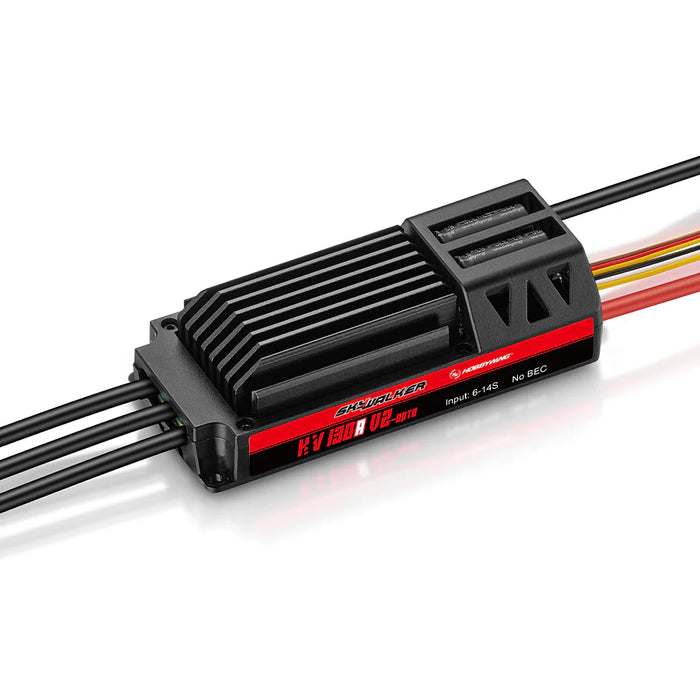

De Hobbywing SkyWalker 130A HV 14S OPTO V2 borstelloze ESC is een hoogspanningsvliegtuig ESC ontworpen voor piloten die serieuze 6-14S LiPo-capaciteit, nauwkeurige borstelloze motorbesturing en een apart ontvanger-voedingssysteem nodig hebben. Met 130A continue stroom, 160A piekstroom en hetzelfde HV OPTO-platform als de 160A versie, is het een praktische keuze voor grote vaste vleugel vliegtuigen, sportvliegtuigen, 3D-vliegtuigen en EDF-stijl elektrische opstellingen die niet de volledige stroomcapaciteit van het 160A model vereisen.
Dit is een OPTO ESC, dus het bevat geen ingebouwde BEC. De ESC bestuurt de borstelloze motor, terwijl de ontvanger en servo's apart van stroom moeten worden voorzien via een externe UBEC, SBEC, stroomverdelingssysteem of onafhankelijke ontvangerbatterij. Voor hoogspanningsvliegtuigen geeft deze scheiding bouwers meer controle over de stroomvoorziening van het radiosysteem.
Snelle pascontrole
| Controlepunt |
Details |
| Beste gebruik |
Hoogspannings RC-vliegtuigen, grote vaste vleugelmodellen, sportvliegtuigen, 3D-vliegtuigen en krachtige EDF-stijl elektrische opstellingen. |
| Motortype |
Alleen borstelloze motor. Deze ESC is niet ontworpen voor borstelsmotoren. |
| Batterijbereik |
6-14S LiPo. |
| Stroomsterkte |
130A continu, 160A piek. |
| BEC |
OPTO-ontwerp zonder ingebouwde BEC. Externe voeding voor ontvanger en servo's is vereist. |
| Programmering |
Programmeert via LED-programmabox of zender. |
| Beste koper |
Piloten die een hoogspannings SkyWalker V2 OPTO ESC willen met sterke vliegtuigcapaciteit, lager gewicht dan de 160A versie, en geen volledige 160A continue stroomsterkte nodig hebben. |
Belangrijkste prestatiekenmerken
| Kenmerk |
Wat het betekent voor piloten |
| 32-bit ARM M4 Chipset |
Biedt snelle verwerking en nauwkeurige motorbesturing voor high-performance vaste vleugel vliegtuigen en veeleisende gasrespons. |
| Tot 120MHz werking |
Ondersteunt hoogfrequente besturingslogica voor soepelere respons en sterkere consistentie onder belasting. |
| Hoge RPM Controle |
Ondersteunt tot 300.000 RPM voor 2-polige motoren, waardoor de ESC de verwerkingscapaciteit heeft die nodig is voor veeleisende vliegtuigkracht systemen. |
| DEO Technologie |
Optimalisatie van de aandrijfefficiëntie helpt de gasrespons vloeiender, stabieler en efficiënter te maken, verlaagt de bedrijfstemperatuur en verlengt de vliegtijd. |
| Actief vrijlopen |
Verbetert de aandrijfefficiëntie en het gassensorgevoel in veel vaste vleugeltoepassingen. Voor agressieve 3D-acrobatiek raadt Hobbywing aan deze functie uit te schakelen. |
| Achteruitrem / Lineaire Achteruitrem |
Helpt bij het simuleren van sterker remgedrag bij het landen van het vliegtuig en kan de uitloop na de landing verminderen waar de vliegtuigconfiguratie dit ondersteunt. |
| Zoekmodus |
Laat de motor een hoorbaar pieptoon geven, waardoor piloten het vliegtuig kunnen lokaliseren in gras, struikgewas of visueel moeilijke terugvindgebieden. |
| Meerdere Beschermingen |
Bevat bescherming tegen abnormale ingangsspanning, onderspanningsuitschakeling, ESC-thermische bescherming en bescherming tegen verlies van gassignaal. |
Productspecificaties
| Specificatie |
Waarde |
| Merk |
Hobbywing |
| Serie |
SkyWalker V2 |
| Model |
SKYWALKER-130A-HV-14S-OPTO-V2 |
| ESC-type |
Borstelloze vliegtuig ESC |
| Continue stroom |
130A |
| Piekstroom |
160A |
| Ingangsspanning |
6-14S LiPo |
| BEC-type |
OPTO, geen ingebouwde BEC |
| BEC-uitgang |
Geen |
| Gewicht |
253.2g |
| Maat |
104 × 48 × 29mm (L × B × H) |
| Programmeermethode |
LED Programma Box of zender |
| Aanbevolen Toepassing |
Hoogspannings-RC-vliegtuigen, grote vaste vleugelvliegtuigen, sportvliegtuigen, 3D-vliegtuigen en krachtige EDF-stijl elektrische opstellingen |
| Ontvanger Stroomvereiste |
Externe UBEC, SBEC, stroomverdelingssysteem of onafhankelijke ontvangerbatterij vereist |
| Artikelnummer |
30222300 |
Hoogspanningsvliegtuigvermogen zonder over te stappen op 160A
De SkyWalker 130A HV 14S OPTO V2 is de meer gebalanceerde hoogspanningsoptie in het 130A/160A HV OPTO-paar. Het behoudt dezelfde 6-14S LiPo-ondersteuning, dezelfde OPTO-architectuur zonder ingebouwde BEC voor vliegtuigen en dezelfde fysieke afmetingen als de 160A-versie, maar met een 130A continue stroomwaardering en iets lager gewicht.
Dat maakt het een sterke keuze wanneer het vliegtuig een echte hoogspannings-ESC nodig heeft, maar de motor en propeller of EDF-systeem niet de extra stroommarge van de 160A-versie vereisen. Voor veel grote vaste vleugel-, sport- en 3D-vliegtuigopstellingen kan het 130A-model de verstandiger keuze zijn wanneer stroomverbruik, koeling en vliegtuiggewicht allemaal meespelen in de beslissing.
Om deze ESC te vergelijken met andere vliegtuigmodellen, bekijk Hobbywing RC Vliegtuig ESC’s of de volledige Hobbywing SkyWalker ESC’s collectie.
32-bit ARM M4-besturing voor Snelle Motorrespons
Het SkyWalker V2-platform gebruikt een krachtige 32-bit ARM M4 chipset. Dit geeft de ESC de verwerkingssnelheid die nodig is voor een hoge operationele frequentie en een nauwkeurigere borstelloze motorbesturing. Voor gebruik in vliegtuigen kan dit het gasgevoel zelfverzekerder en voorspelbaarder maken, vooral bij snelle gasveranderingen, hogere propellerbelasting of langdurige vluchten met hoog vermogen.
Het besturingssysteem ondersteunt een werking tot 120MHz en tot 300.000 RPM voor 2-polige motoren. Deze cijfers zijn belangrijk omdat een hoogspannings-ESC voor vliegtuigen de motorbesturing snel en consistent moet verwerken, en niet alleen stroom door het systeem moet laten lopen.
DEO Technology en Actief Vrijlopen
Hobbywing’s DEO Technology, of Drive Efficiency Optimization, is ontworpen om de gasrespons vloeiender te maken, de motorstabiliteit te verbeteren en de algehele efficiëntie van de aandrijving te verhogen. In praktisch gebruik bij vliegtuigen kan dit helpen de bedrijfstemperatuur van de ESC te verlagen en een langere vliegtijd te ondersteunen, vooral wanneer het krachtensysteem langdurig belast wordt.
Actief vrijlopen maakt deel uit van dit op efficiëntie gerichte gedrag. Voor sportvliegen en veel vaste vleugelvliegtuigen kan het de gaskleprespons soepeler en verfijnder laten aanvoelen. Voor agressieve 3D-acrobatiek raadt Hobbywing aan deze functie uit te schakelen, dus piloten moeten de instelling aanpassen op basis van het type vliegtuig, motorrespons en vliegstijl.
Achteruitrem voor beter gecontroleerde landingen
Het SkyWalker V2-platform ondersteunt Achteruitrem en Lineaire Achteruitrem modi. Deze instellingen stellen piloten in staat een sterkere remwerking en een beter gecontroleerde uitloop bij de landing te creëren wanneer de vliegtuigconfiguratie dit ondersteunt.
Dit kan nuttig zijn voor grotere vaste vleugelvliegtuigen, verharde startbanen, clubvelden of kleinere vliegterreinen waar het verkorten van de uitloopafstand belangrijk is. Normale rem- en geen-rem-modi zijn ook beschikbaar, zodat het remgedrag kan worden afgestemd op het vliegtuig in plaats van elk model dezelfde instelling te laten gebruiken.
De reminstelling moet altijd zorgvuldig op de grond worden getest vóór de vlucht. Een sportvliegtuig, 3D-vliegtuig, schaalmodel of EDF-stijl setup heeft mogelijk niet hetzelfde remgedrag nodig.

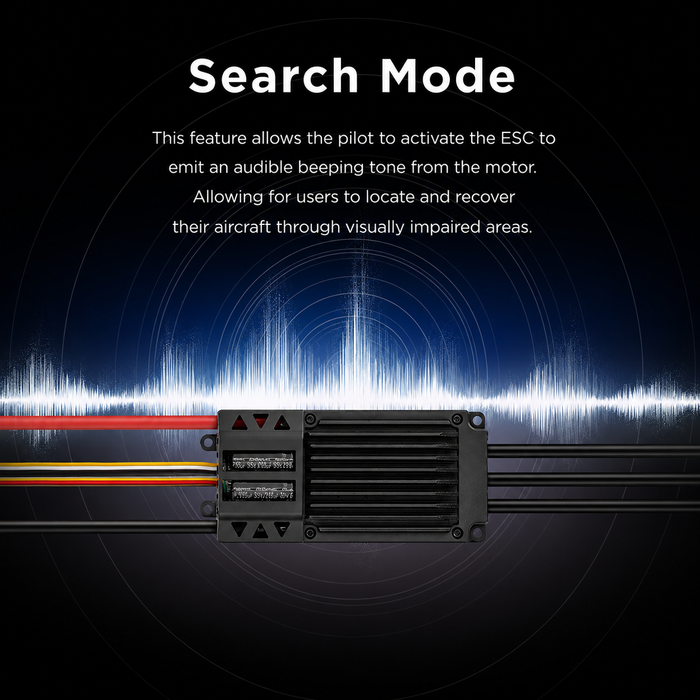

Zoekmodus helpt bij het terugvinden van een verloren vliegtuig
Zoekmodus is een eenvoudige maar zeer praktische vliegtuigfunctie. Het stelt de ESC in staat een hoorbare pieptoon via de motor te activeren, waardoor piloten het vliegtuig kunnen vinden na een landing in hoog gras, struikgewas of moeilijk zichtbare gebieden.
Voor piloten die vliegen op open velden, landelijke banen of grote clubterreinen kan deze functie het terugvinden vergemakkelijken zonder extra trackinghardware toe te voegen. Het is vooral nuttig wanneer het vliegtuig intact is maar verborgen ligt na een landing buiten de baan.

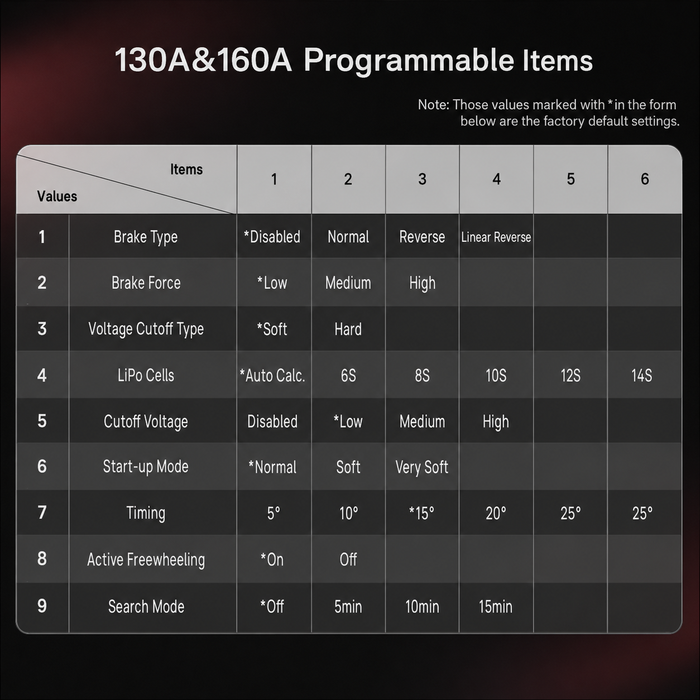

Programmeervariabelen
De SkyWalker 130A HV 14S OPTO V2 kan worden geprogrammeerd met een compatibele LED-programmabox of via de zender. Dit geeft piloten controle over belangrijke ESC-instellingen van het vliegtuig in plaats van de ESC vast te zetten op één vaste instelling.
| Programmeerelement |
Beschikbare instelrichting |
| Remtype |
Uitgeschakeld, normaal, achteruit of lineaire achteruit afhankelijk van de behoeften van het vliegtuig. |
| Remkracht |
Laag, medium of hoog. |
| Type spanningsafkap |
Zachte of harde afkapgedrag. |
| LiPo-cellen |
Automatische berekening of handmatige celkeuze van 6S tot 14S. |
| Afkapspanning |
Uitgeschakeld, laag, medium of hoog. |
| Startmodus |
Normaal, zacht of zeer zacht. |
| Timing |
5°, 10°, 15°, 20° of 25° afhankelijk van de motorvereisten. |
| Actief vrijlopen |
Aan of uit. |
| Zoekmodus |
Uit, 5 minuten, 10 minuten of 15 minuten. |
De fabrieksinstellingen zijn ontworpen om een veilig startpunt te bieden, maar de uiteindelijke configuratie moet worden aangepast aan de motor, propeller of ventilatorbelasting, het type vliegtuig en de voorkeur van de piloot.
Waarom OPTO belangrijk is bij een 130A HV ESC
Het OPTO-ontwerp is een van de belangrijkste details van deze ESC. Dit betekent dat er geen ingebouwde BEC-uitgang is. De ESC regelt gas en motorbesturing, maar voedt de ontvanger en servo's niet.
Voor hoogspanningsvliegtuigen is dit vaak het voorkeursontwerp. Grote vliegtuigen kunnen meerdere servo's, intrekmechanismen, verlichting, stabilisatiesystemen of andere boordelektronica gebruiken. Het gescheiden houden van de ontvanger- en servovoeding van de motor ESC stelt de bouwer in staat een ontvangerstroomconfiguratie te kiezen die bij het vliegtuig past in plaats van te vertrouwen op een interne BEC die mogelijk niet geschikt is voor de belasting.
| Stroompad |
Functie |
| Hoofdbatterij LiPo naar ESC naar motor |
De ESC regelt het gas en de stroomtoevoer naar de borstelloze motor. |
| Externe UBEC of SBEC voor ontvanger en servo's |
Biedt stabiele laagspanningsvoeding voor het radiosysteem en de besturingsvlakken. |
| Onafhankelijke ontvangerbatterij voor ontvanger en servo's |
Een alternatieve opstelling die vaak wordt gebruikt wanneer piloten het besturingssysteem volledig gescheiden willen houden van de hoofdbatterij. |
Als u no-BEC vliegtuig ESC's vergelijkt, bezoek dan de OPTO ESC's collectie. Voor hoogspanningsvliegtuigstroomsystemen kunt u ook meer HV ESC's vergelijken.
SkyWalker 130A versus 160A HV OPTO V2
De 130A en 160A HV OPTO V2 ESC's zijn gebouwd op hetzelfde SkyWalker V2 hoogspanningsvliegtuigplatform, maar ze bedienen iets verschillende stroombehoeften. De 130A-versie is de meer gebalanceerde optie wanneer het vliegtuig geen 160A continue stroom nodig heeft, terwijl de 160A-versie extra ruimte biedt voor zwaardere stroomvraag.
| Model |
Beste reden om te kiezen |
| SkyWalker 130A HV 14S OPTO V2 |
Kies dit model wanneer u 6-14S hoogspanningsvliegtuigcapaciteit nodig heeft, OPTO zonder BEC-ontwerp, en 130A continue stroom met iets lager gewicht. |
| SkyWalker 160A HV 14S OPTO V2 |
Kies dit model wanneer uw stroomvoorzieningssysteem meer stroommarge nodig heeft, met 160A continue stroom en 200A piekstroom. |
Batterij- en Connectorplanning
Deze ESC ondersteunt 6-14S LiPo, dus de batterijconfiguratie moet worden gekozen volgens de handleiding van het vliegtuig, motorspecificaties, propeller- of EDF-belasting, connectorclassificatie en gemeten stroomverbruik. Hoogspanningssystemen gebruiken vaak in serie geschakelde LiPo-packs, maar de uiteindelijke configuratie moet binnen de limieten van de ESC, motor, vliegtuig en batterij blijven.
Voor vliegtuigbatterijopties begint u met RC Vliegtuigen Batterijen. Als het vliegtuig een EDF-jet is, is de collectie LiPo Batterijen voor EDF Jets ook een handige plek om geschikte hoogontladingspacks te vergelijken.
Voor een 14S-configuratie gebruiken veel vliegtuigbouwers twee 7S-accu’s in serie of een andere seriële configuratie die past bij het ontwerp van het vliegtuig. Bevestig altijd de accugrootte, type connector, draadvrijheid, ESC-koeling en veilige stroomcapaciteit vóór het vliegen.
Notities over ESC-Kalibratie en Opstarten
Bij het installeren van een nieuwe SkyWalker ESC of het wisselen van zenders moet de gasklepbereikkalibratie worden voltooid vóór normaal gebruik. De ESC moet de hoge en lage gasklepstanden van de zender herkennen zodat armeren, gasrespons en veiligheidsgedrag correct werken.
Tijdens normale opstart gebruikt de ESC hoorbare tonen om het aantal batterijcellen en de armeringsstatus aan te geven. Als de ESC niet normaal armt, controleer dan de gasklepstand, zenderinstellingen, ontvangersignaal, batterijspanning en ontvangerstroom voordat je de motor probeert te starten.
Omdat dit een OPTO ESC is, ga er niet vanuit dat de ontvanger wordt gevoed alleen omdat de hoofdbatterij is aangesloten. De ontvanger en servo’s hebben een aparte stroombron nodig voordat de ESC gassignalen correct kan ontvangen.
Beschermingsfuncties voor Hoge-Spannings Vliegtuigen
Hoge-spannings vliegtuigsysteem leggen serieuze eisen op aan de ESC, batterij, motor, connectoren en bedrading. De SkyWalker 130A HV 14S OPTO V2 bevat meerdere beschermingsfuncties, waaronder bescherming tegen abnormale ingangsspanning, spanningsonderbreking bij lage spanning, thermische ESC-bescherming en bescherming bij verlies van gassignaal.
Deze beschermingen vervangen geen correcte installatie, koeling, stroomtesten of veilige batterijkeuze, maar ze voegen een belangrijke veiligheidslaag toe voor vliegtuigen waarbij spanning, stroom en temperatuur zorgvuldig moeten worden beheerd.
| Bescherming |
Wat het helpt te voorkomen |
| Bescherming tegen Abnormale Ingangsspanning |
Helpt de ESC te beschermen wanneer de accuspanning buiten het verwachte werkbereik valt. |
| Spanningsonderbreking bij Lage Spanning |
Helpt LiPo-accu’s te beschermen door het vermogen te verminderen wanneer de spanning te laag wordt. |
| Thermische Bescherming van de ESC |
Helpt het risico op schade te verminderen als de ESC te heet wordt tijdens gebruik. |
| Bescherming bij Verlies van Gassignaal |
Helpt het model te beschermen als de ESC een geldig gassignaal verliest. |
Officiële Brochure en Gebruikershandleiding
Voor piloten die de originele Hobbywing-documentatie willen bekijken vóór installatie, zijn de officiële SkyWalker V2 brochure en HV OPTO gebruikershandleiding hieronder beschikbaar. De brochure is handig voor het vergelijken van de 120A, 130A en 160A SkyWalker V2 modellen, terwijl de handleiding details geeft over installatie, kalibratie, programmering, bedrading en bescherming voor de 130A en 160A HV OPTO versies.
Aanbevolen Collectiepaden
Veelgestelde vragen
Heeft de Hobbywing SkyWalker 130A HV 14S OPTO V2 een ingebouwde BEC?
Nee. Dit is een OPTO ESC, dus het bevat geen ingebouwde BEC. U moet een externe UBEC, SBEC, stroomverdelingssysteem of onafhankelijke ontvangerbatterij gebruiken om de ontvanger en servo's van stroom te voorzien.
Welke batterijrange ondersteunt deze ESC?
Deze ESC ondersteunt 6-14S LiPo. Stem de batterijconfiguratie altijd af op het vliegtuig, de motor, de propeller of EDF-eenheid, connectorclassificatie, koelsysteem en gemeten stroomverbruik.
Wat is het verschil tussen de SkyWalker 130A en 160A HV OPTO V2?
Beide modellen ondersteunen 6-14S LiPo en gebruiken een OPTO-ontwerp zonder BEC. De 130A-versie is geschikt voor 130A continu en 160A piekstroom, terwijl de 160A-versie geschikt is voor 160A continu en 200A piekstroom. Het 130A-model is ook iets lichter.
Wat is DEO-technologie op deze ESC?
DEO staat voor Drive Efficiency Optimization. Het is ontworpen om de gaskalibratie soepeler, stabieler en efficiënter te maken, terwijl het helpt de bedrijfstemperatuur van de ESC te verlagen en een langere vliegtijd ondersteunt. Voor 3D-acrobatiek raadt Hobbywing aan Active Freewheeling uit te schakelen.
Wat doet de Zoekmodus?
De Zoekmodus laat de ESC de motor een hoorbare pieptoon laten geven, wat piloten helpt een vliegtuig te vinden na een landing in gras, struikgewas of visueel moeilijke herstelgebieden.
Kan deze ESC de ontvanger en servo's van stroom voorzien?
Nee. De ESC bestuurt de borstelloze motor, maar levert geen BEC-uitgang. De ontvanger en servo's hebben een aparte stroombron nodig.
Kan een borstelloze ESC een geborstelde motor aansturen?
Nee. Een borstelloze ESC is ontworpen voor driefasige borstelloze motoren. Een geborstelde motor vereist een geborstelde ESC.
Is dit de juiste ESC voor RC-auto's of boten?
Dit model is gepositioneerd als een hoogspanningsvliegtuig-ESC. Voor voertuigen op het oppervlak of maritieme toepassingen, vergelijk in plaats daarvan speciale Hobbywing RC-auto ESC's of SeaKing boot ESC's.
Installatie-opmerking
Installatie van een hoogspannings-ESC moet zorgvuldig gebeuren. Controleer de polariteit, connectorclassificatie, soldeerkwaliteit, motorrichting, koelluchtstroom, aantal LiPo-cellen, gaskalibratie en ontvangerstroom voordat u het apparaat gebruikt. Overschrijd de stroom- of spanningsclassificatie van de ESC niet en gebruik deze OPTO ESC niet zonder een geverifieerde ontvanger- en servostroombron.
